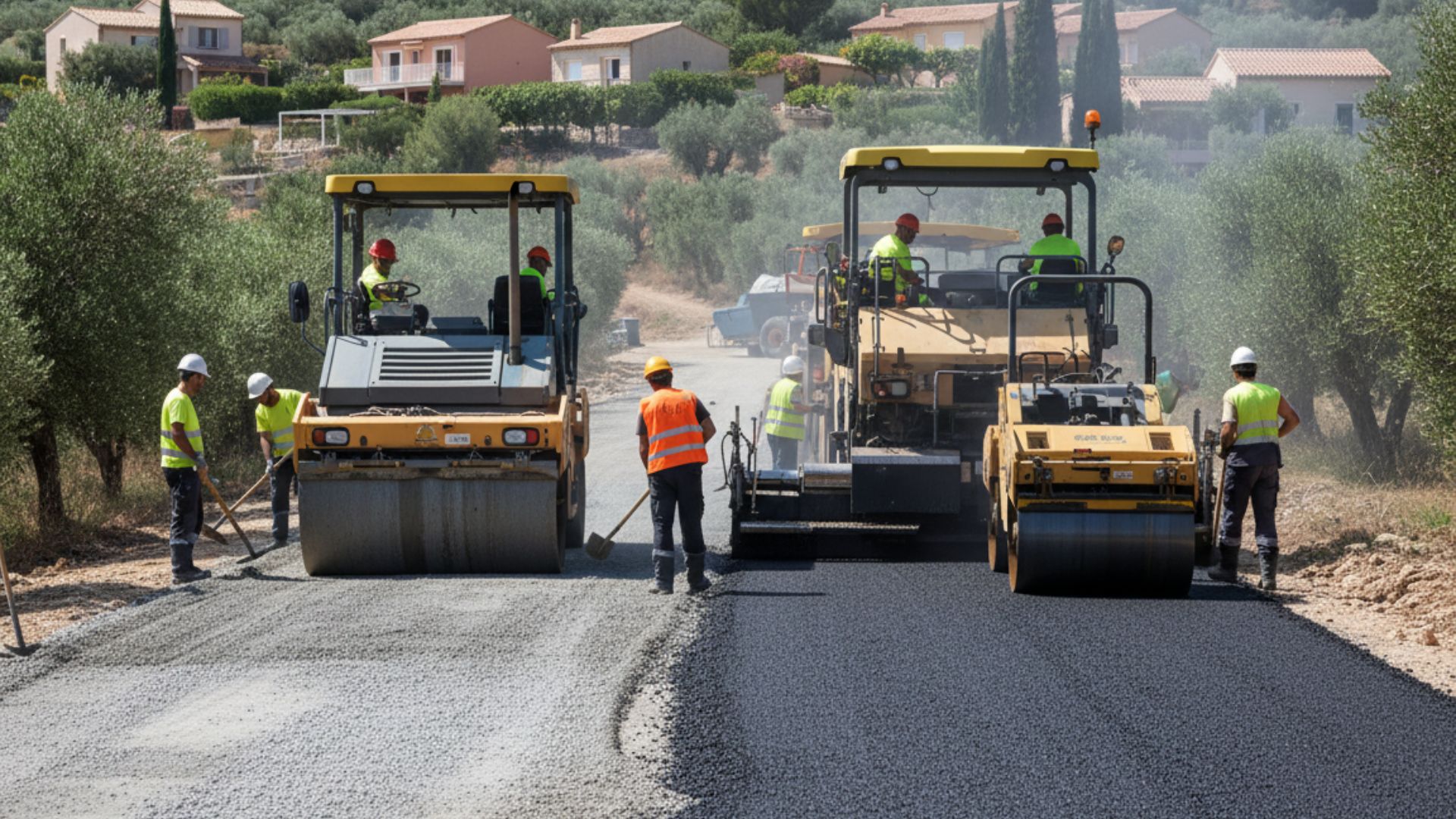

Grave ciment vs grave bitume : fondation

01.Constat GC et GB

Le choix entre Grave Traitée au Ciment GTC ou GC (mélange granulats + liant hydraulique ciment ou LHR) et Grave-Bitume GB (mélange granulats + liant hydrocarboné bitume) est une décision de dimensionnement structurel qui conditionne la durabilité, la sensibilité aux fissures et le coût global de la chaussée.

Grave ciment GC ou Grave Traitée au Ciment GTC

• Définition. Mélange de granulats 0/14 ou 0/20 avec un liant hydraulique (ciment Portland CEM I ou ciment composé CEM II conforme NF EN 197-1 ou liant hydraulique routier LHR conforme NF EN 13282-1 et NF EN 13282-2).
• Norme principale. NF EN 14227-1 pour graves traitées au ciment. NF EN 14227-5 pour graves traitées avec liant hydraulique routier LHR.
• Dosage typique de liant. 3-6 % en masse (selon classe de portance visée G1, G2, G3, G4 et nature du liant).
• Mécanisme de prise. Hydratation du ciment ou du LHR. Réactions chimiques (silicates de calcium hydratés, aluminates hydratés). Prise irréversible. Maturation 28 jours à 90 jours selon liant.
• Module de rigidité à 28 jours. 15 000-30 000 MPa selon dosage et qualité granulats.
• Résistance à la traction Rt à 28 jours. 0,40-0,75 MPa selon classe.
• Comportement mécanique. Rigide. Bonne répartition des charges sur le sol porteur.
• Sensibilité fissures. Sensible aux fissures de retrait thermique et hydrique. Maîtrise par préfissuration ou couche de découplage.
• Délai avant circulation. 4-12 heures (prise initiale). Maturation 28 jours pour résistance complète.
• Coût matière. 18-30 € HT/tonne. Économique.
• Production. En centrale spécifique ou en place (malaxage in situ par machine type Wirtgen). Possibilité retraitement en place.
• Empreinte carbone. 35-55 kg CO2 éq/tonne (forte contribution ciment). Réduction possible avec LHR (issu sous-produits sidérurgie) ou ciments bas carbone CEM III.

Grave bitume GB

• Définition. Mélange de granulats 0/14 ou 0/20 avec un liant hydrocarboné (bitume pur 35/50 ou 50/70 conforme NF EN 12591, parfois modifié polymères SBS NF EN 14023).
• Norme principale. NF EN 13108-6 pour grave-bitume.
• Dosage typique de liant. 3,5-4,5 % en masse (classes GB2, GB3, GB4 selon performances).
• Mécanisme de cohésion. Enrobage des granulats par bitume chaud (140-160 °C en centrale). Refroidissement après pose. Cohésion thermomécanique.
• Module de rigidité à 15 °C 10 Hz. 8 000-15 000 MPa selon classe (GB2 ≈ 8-12 MPa, GB3-GB4 ≈ 12-15 MPa).
• Module variable selon température. Diminue avec la chaleur (perte 50 % entre 15 °C et 40 °C).
• Comportement mécanique. Viscoélastique. Souple modéré. Tolère mieux les déformations du sol porteur.
• Sensibilité fissures. Pas de fissures de retrait (contrairement à GC). Sensible à la fatigue cyclique sous trafic répété.
• Délai avant circulation. Quelques heures après pose (refroidissement). Pas de maturation chimique.
• Coût matière. 65-95 € HT/tonne. Plus coûteux que GC.
• Production. En centrale d'enrobage. Distance centrale-chantier limitée pour préserver la température.
• Empreinte carbone. 40-60 kg CO2 éq/tonne. Réduction possible avec WMA tiède ou RAP 30-50 %.

Évolution historique des structures

• Années 1950-1960. Développement de la grave ciment GC en France pour structures économiques sur fort trafic (couche de fondation autoroutes RN).
• Années 1970-1980. Développement de la grave bitume GB pour structures souples et semi-rigides.
• 1994-1998. Publication du catalogue Sétra-LCPC des structures de chaussées (référentiel français).
• 2003. Publication NF EN 13108-6 GB norme européenne.
• 2004-2007. Publication série NF EN 14227 graves hydrauliques.
• 2010-2015. Développement des LHR Liants Hydrauliques Routiers (alternative ciment, économie circulaire valorisation sous-produits).
• 2020-2024. Démarche bas carbone : utilisation ciments CEM III ou CEM V à empreinte réduite, intégration RAP en GB jusqu'à 50 %, WMA tiède.
• Marché français 2025. Part GC en couches de fondation estimée à 25-35 % du marché. Part GB en couches d'assise dominante en bitumineuses épaisses.

Cadre réglementaire et normatif

• Code de la commande publique. Critère technique dans appels d'offres publics.
• Catalogue Sétra-LCPC 1994 révisé 1998. Référentiel français de dimensionnement des structures.
• Logiciel Alizé-LCPC. Outil de dimensionnement utilisant méthode mécaniste-empirique française.
• Guide technique IDRRIM Institut Des Routes des Rues et des Infrastructures pour la Mobilité. Recommandations techniques.
• CCTG Cahier des Clauses Techniques Générales travaux routiers. Fascicules 25 (chaussées en béton), 27 (fabrication et mise en œuvre des enrobés).
• CCTP Cahier des Clauses Techniques Particulières. Spécifications par projet.
• Marquage CE obligatoire pour matériaux de construction conforme RPC Règlement Produits de Construction n° 305/2011.

Profils typiques de donneurs d'ordre

• Collectivités publiques. Communes, départements, EPCI métropoles pour voiries communales et départementales. Choix selon trafic et budget.
• Promoteurs immobiliers. Aménagements VRD d'opérations neuves. Choix selon configuration et budget.
• Foncières institutionnelles. Aménagements de centres commerciaux et plateformes logistiques.
• Industriels et logisticiens. Plateformes logistiques à fort trafic PL. Choix structurel critique.
• Bailleurs sociaux HLM. Voiries de résidences neuves.
• Particuliers. Allées villa et parkings privatifs. Choix selon budget et durabilité visée.
• Maîtres d'œuvre publics et privés. Bureaux d'études techniques spécialisés en VRD et dimensionnement chaussées.

Enjeux pour l'entreprise de travaux

• Maîtrise des deux familles. Connaissance des avantages et inconvénients respectifs. Capacité à dimensionner et proposer.
• Centrales partenaires. Pour GC : centrales LHR ou ciment locales. Pour GB : centrales d'enrobage équipées.
• Études formulation. NF EN 14227 ou NF EN 13108-20 selon matériau.
• Compétence dimensionnement. Catalogue Sétra-LCPC ou logiciel Alizé-LCPC selon contexte.
• Essais sol porteur. Essai à la plaque LCPC (Ev2 et k) pour validation des hypothèses de dimensionnement.
• Maîtrise fissures retrait. Préfissuration ou couche de découplage en cas de GC.
• Société Missaoui depuis 1976. Maîtrise des deux familles. Capacité à dimensionner et proposer la solution optimale selon contexte.

02.Cadre normatif applicable

Le cadre normatif applicable à la grave ciment et à la grave bitume repose sur des séries de normes européennes distinctes (NF EN 14227 pour graves hydrauliques, NF EN 13108 pour graves bitumineuses) complétées par le catalogue français Sétra-LCPC des structures de chaussées.

Normes Grave Ciment et graves hydrauliques

• NF EN 14227-1. Graves traitées au ciment GTC. Spécifications. Classes G1, G2, G3, G4 selon performance mécanique. Caractérisation résistance compression Rc, traction Rt, module E.
• NF EN 14227-5. Graves traitées au liant hydraulique routier LHR. Spécifications similaires.
• NF EN 14227-2. Graves traitées au laitier granulé.
• NF EN 14227-3. Graves traitées aux cendres volantes.
• NF EN 14227-4. Graves traitées aux cendres volantes et à la chaux.
• NF EN 14227-13. Sols traités aux liants hydrauliques.
• NF EN 197-1. Ciments. Composition, spécifications et critères de conformité. Types CEM I (Portland), CEM II (composé), CEM III (haut fourneau), CEM IV (pouzzolanique), CEM V (composé).
• NF EN 13282-1. Liants hydrauliques routiers LHR à durcissement rapide.
• NF EN 13282-2. Liants hydrauliques routiers LHR à durcissement normal.
• NF P 98-115. Exécution des assises de chaussées par grave traitée aux liants hydrauliques.

Normes Grave Bitume et graves bitumineuses

• NF EN 13108-6. Grave-bitume GB spécifications. Classes GB2, GB3, GB4 selon performances mécaniques.
• NF EN 13108-1. Bétons bitumineux pour couches de roulement BBSG et BBME.
• NF EN 13108-9. EME Enrobé à Module Élevé (variante haute performance de la GB).
• NF EN 13108-20. Étude de formulation des enrobés bitumineux.
• NF EN 12591. Bitumes purs spécifications (35/50, 50/70, 70/100).
• NF EN 14023. Bitumes modifiés polymères SBS.
• NF EN 13808. Émulsions bitumineuses cationiques (couche d'accrochage).
• NF P 98-150. Exécution des couches de chaussée en enrobés à chaud.

Normes essais et caractérisation

• NF EN 13286-1. Essais sur graves traitées et non traitées. Détermination de la teneur en eau.
• NF EN 13286-2. Densité Proctor.
• NF EN 13286-7. Essai de compactage triaxial cyclique.
• NF EN 13286-41. Détermination résistance à la compression simple Rc.
• NF EN 13286-42. Détermination résistance à la traction Rt par fendage.
• NF EN 13286-43. Détermination du module d'élasticité.
• NF EN 12697-22. Résistance à l'orniérage (pour GB).
• NF EN 12697-24. Résistance à la fatigue (pour GB).
• NF EN 12697-26. Module de rigidité (pour GB).
• NF P 94-117-1. Essai à la plaque LCPC (essai Westergaard). Détermination du module sous chargement statique.
• NF P 94-117-2. Essai de chargement à la plaque par essais dynamiques.
• Essai Ev2. Module de déformation au deuxième cycle de chargement.
• Essai k. Coefficient de réaction du sol pour dimensionnement structures rigides.

Référentiels de dimensionnement

• Catalogue Sétra-LCPC 1994 révisé 1998. Référentiel français de dimensionnement des structures de chaussées. Fournit des structures préétablies selon trafic et plate-forme.
• Logiciel Alizé-LCPC. Outil de dimensionnement utilisant méthode mécaniste-empirique. Calcul des sollicitations et vérification des critères de fatigue.
• Catalogue régional structures de chaussées. Adaptations régionales (climat, sols, matériaux disponibles).
• Guide technique Sétra "Conception et dimensionnement des chaussées".
• Guide technique IDRRIM. Recommandations techniques.
• Norme NF P 98-080-1. Chaussées. Terminologie générale.

Hiérarchie des couches de chaussée

• Plate-forme support de chaussée PF1 à PF4. Sol porteur naturel ou rapporté caractérisé par module Ev2 (50, 80, 120, 200 MPa selon classe).
• Couche de forme éventuelle. Grave non traitée ou sol traité aux liants hydrauliques pour améliorer la portance.
• Couche de fondation. Couche structurelle profonde. Matériau possible. Grave non traitée GNT, grave traitée au liant hydraulique GTC ou LHR, grave-bitume GB selon structure visée.
• Couche de base ou couche d'assise. Couche structurelle supérieure. Matériau possible. GB, GC, EME selon structure visée.
• Couche de liaison éventuelle. Couche intermédiaire de découplage ou de drainage.
• Couche de roulement. Couche superficielle exposée au trafic. BBSG, BBTM, BBME, BBM, ES enduit superficiel selon usage.

Cas pratiques de structures normées

• Structure souple SS. Couche de roulement BBSG 5-7 cm + couche d'assise GB 8-12 cm + couche de fondation GNT 25-40 cm. Trafic T4-T6.
• Structure bitumineuse épaisse SBE. Couche de roulement BBSG SBS 5-7 cm + couches d'assise GB multiples 18-25 cm. Trafic T0-T3 fort.
• Structure semi-rigide SR. Couche de roulement BBSG SBS 5-7 cm + couche d'assise GB 6-12 cm (découplage) + couche de fondation GC 25-30 cm. Trafic T0-T5 selon dimensionnement.
• Structure rigide. Dalle béton hydraulique BB ou BC 22-30 cm + couche de fondation GC 15-25 cm. Trafic T0-T2 essentiellement.
• Choix selon trafic, sol porteur, contraintes opérationnelles, budget, démarche RSE.

04.Composition et formulations

La composition et formulation des graves ciment et graves bitume sont spécifiées par les normes NF EN 14227 et NF EN 13108-6 selon la classe de performance visée et les contraintes du projet.

Composition grave ciment GC conforme NF EN 14227-1

• Granulats. Granulats 0/14 ou 0/20 selon épaisseur de couche. Origine carrières locales conforme NF EN 13242 (granulats pour mélanges traités aux liants hydrauliques).
• Coefficient Los Angeles LA. Inférieur à 25 % pour couche d'assise. Inférieur à 30 % pour couche de fondation.
• Coefficient Micro-Deval MDE. Inférieur à 20 % en présence d'eau pour couche d'assise.
• Liant ciment ou LHR. Ciment Portland CEM I 32,5 ou 42,5 conforme NF EN 197-1. Ciment composé CEM II/A-LL ou CEM II/B-M. Liant Hydraulique Routier LHR conforme NF EN 13282-1 (durcissement rapide) ou NF EN 13282-2 (durcissement normal). Le LHR contient du clinker + cendres volantes + laitier de haut fourneau + filler calcaire.
• Dosage typique de liant. 3-4 % pour classe G1 (couche de fondation modeste). 4-5 % pour classe G2-G3 (couche d'assise standard). 5-6 % pour classe G4 (couche d'assise haute performance).
• Eau. Eau de gâchage pour hydratation. Teneur en eau optimale 5-7 % (selon courbe Proctor NF EN 13286-2).
• Adjuvants éventuels. Retardateurs de prise (pour transport longue distance). Plastifiants pour réduction d'eau.
• Empreinte carbone. Forte contribution du ciment (700-900 kg CO2 éq/tonne de ciment CEM I, 400-600 pour CEM II/B, 200-400 pour LHR à forte teneur en sous-produits sidérurgie).

Classes de performance grave ciment

• Classe G1. Performance modeste. Rc 5-9 MPa à 28 jours, Rt 0,2-0,3 MPa, module 8 000-12 000 MPa. Couche de fondation trafic léger.
• Classe G2. Performance courante. Rc 9-15 MPa, Rt 0,3-0,5 MPa, module 12 000-18 000 MPa. Couche de fondation trafic moyen.
• Classe G3. Performance soutenue. Rc 15-22 MPa, Rt 0,5-0,65 MPa, module 18 000-25 000 MPa. Couche d'assise ou fondation trafic significatif.
• Classe G4. Performance haute. Rc supérieur à 22 MPa, Rt 0,65-0,75 MPa, module supérieur à 25 000 MPa. Couche d'assise trafic fort.
• Choix selon trafic et structure. Catalogue Sétra-LCPC et logiciel Alizé-LCPC.

Composition grave bitume GB conforme NF EN 13108-6

• Granulats. Granulats 0/14 ou 0/20 conforme NF EN 13043. Origine carrières locales (basalte, calcaire, porphyre, grès).
• Coefficient Los Angeles LA. Inférieur à 25 % pour GB en couches d'assise.
• Coefficient Micro-Deval MDE. Inférieur à 20 % en présence d'eau.
• Liant bitume. Bitume pur 35/50 ou 50/70 conforme NF EN 12591 pour usages courants. Bitume modifié polymères SBS NF EN 14023 pour usages exigeants (couches structurelles à fort trafic).
• Dosage typique de bitume. 3,5-4,2 % pour GB2. 3,8-4,5 % pour GB3-GB4.
• Filler. Filler calcaire ou cendres volantes. 5-8 % en masse de fines passant 80 µm.
• Additifs éventuels. Dope d'adhésivité (additif aminé) pour améliorer ITSR. Cires (Sasobit) pour procédé tiède WMA.
• AER possibles. Incorporation d'agrégats d'enrobés recyclés AER conforme NF EN 13108-8 jusqu'à 30-50 % en GB selon classe et formulation.
• Empreinte carbone. Forte contribution du bitume (350-450 kg CO2 éq/tonne de bitume).

Classes de performance grave bitume

• Classe GB2. Performance courante. Module 8 000-12 000 MPa à 15 °C. ε6 supérieur 90 microdéformations. Couche d'assise trafic standard.
• Classe GB3. Performance soutenue. Module 12 000-15 000 MPa à 15 °C. ε6 supérieur 100 microdéformations. Couche d'assise trafic significatif.
• Classe GB4. Performance haute. Module 12 000-15 000 MPa avec teneur bitume supérieure. ε6 supérieur 110 microdéformations.
• Pour mémoire EME NF EN 13108-9. Performance exceptionnelle. Module supérieur 11 000-17 000 MPa. ε6 supérieur 130 microdéformations.
• Choix selon trafic et structure. Catalogue Sétra-LCPC.

Étude de formulation

• Pour GC conforme NF EN 14227. Étude de formulation par laboratoire spécialisé. Détermination du dosage de liant optimal pour atteindre la classe visée. Essais Rc à 7, 28, 90 jours. Essais Rt par fendage à 28 jours. Détermination du module E à 28 jours. Validation de la formulation par laboratoire indépendant ou interne.
• Pour GB conforme NF EN 13108-20. Étude de formulation similaire aux enrobés bitumineux. Détermination du dosage de bitume optimal. Essais compacité (Marshall ou PCG), module NF EN 12697-26, orniérage NF EN 12697-22, fatigue NF EN 12697-24, sensibilité à l'eau NF EN 12697-12.
• Coût étude formulation. 1 500-4 500 € HT par formulation. Amortie sur volume projet (à partir de 500-1 000 tonnes).
• Validité formulation. 1-3 ans renouvelable selon évolutions des matériaux constitutifs.
• Conservation fiches formulation. Dossier client. Bulletins de livraison référencent la formulation utilisée.

Variantes bas carbone

• Grave ciment bas carbone. Substitution ciment Portland CEM I par CEM II/B-M (50 % de constituants secondaires) ou CEM III (haut fourneau, 36-80 % de laitier) ou CEM V (composé avec laitier et cendres). Réduction empreinte 30-50 %.
• Grave ciment LHR à forte teneur en sous-produits. Liant Hydraulique Routier valorisant sous-produits sidérurgie et thermique. Réduction empreinte 40-60 %.
• Grave bitume avec RAP 30-50 %. Incorporation d'agrégats d'enrobés recyclés conforme NF EN 13108-8. Réduction empreinte 20-40 %.
• Grave bitume tiède WMA. Procédé tiède 100-130 °C. Réduction empreinte 15-30 %.
• Combinaison RAP + WMA. Cumul des bénéfices. Réduction empreinte 35-55 %.
• Évaluation environnementale Eco2Roads USIRF et démarche SEVE Routes de France pour scoring projet.
• Société Missaoui. Capable de proposer variantes bas carbone à la demande pour donneurs d'ordre engagés démarche RSE marquée.

05.Performances mécaniques

L'analyse comparative des performances mécaniques entre grave ciment et grave bitume repose sur les essais de laboratoire normés et sur le comportement en chaussée en place.

Critère 1 — Module de rigidité E

• Grave ciment méthode NF EN 13286-43. Détermination module élastique en compression à 28 jours.
• Performance GC classe G2. 12 000-18 000 MPa à 28 jours.
• Performance GC classe G3. 18 000-25 000 MPa à 28 jours.
• Performance GC classe G4. Supérieur 25 000 MPa à 28 jours.
• Grave bitume méthode NF EN 12697-26. Module à 15 °C et 10 Hz typiquement (méthode flexion 2 ou 4 points).
• Performance GB2. 8 000-12 000 MPa à 15 °C 10 Hz.
• Performance GB3-GB4. 12 000-15 000 MPa à 15 °C 10 Hz.
• Pour mémoire EME NF EN 13108-9. Supérieur 11 000-17 000 MPa à 15 °C 10 Hz.
• Impact pratique. À épaisseur égale, GC répartit mieux les charges sur le sol porteur. À portance équivalente, GC permet épaisseurs réduites.

Critère 2 — Résistance à la traction Rt et à la compression Rc

• Grave ciment Rc compression simple NF EN 13286-41. Rc à 28 jours selon classe. G1 : 5-9 MPa. G2 : 9-15 MPa. G3 : 15-22 MPa. G4 : supérieur 22 MPa.
• Grave ciment Rt traction par fendage NF EN 13286-42. Rt à 28 jours selon classe. G1 : 0,2-0,3 MPa. G2 : 0,3-0,5 MPa. G3 : 0,5-0,65 MPa. G4 : 0,65-0,75 MPa.
• Grave bitume Rt traction indirecte. 0,9-1,4 MPa à 15 °C selon classe et formulation.
• Comparaison méthodologique. Essais et comportements mécaniques différents. Comparaison directe peu pertinente.
• Significance. GC : rupture fragile aux contraintes de traction (d'où sensibilité aux fissures). GB : comportement viscoélastique, déformation avant rupture.

Critère 3 — Tenue à la fatigue

• Grave ciment. Comportement de fatigue caractérisé par essai cyclique en traction-compression. Loi de fatigue généralement de type Wöhler. ε6 à 10^6 cycles : 50-80 microdéformations selon classe (très inférieur à GB).
• Grave bitume. Essai de fatigue NF EN 12697-24. ε6 à 10^6 cycles : 90-110 microdéformations selon classe (GB2 ≈ 90, GB3 ≈ 100, GB4 ≈ 110).
• EME NF EN 13108-9. ε6 supérieur 130 microdéformations.
• Interprétation. GC tolère moins de cycles avant rupture pour une déformation donnée. GB et EME plus tolérants à la fatigue cyclique.
• Conséquence dimensionnement. Dimensionnement Alizé-LCPC tient compte des lois de fatigue spécifiques. Pour trafic intense, EME ou GB4 préférables à GC fragile.

Critère 4 — Comportement thermomécanique

• Grave ciment. Module quasi indépendant de la température. Performance stable de -10 °C à +50 °C.
• Grave bitume. Module fortement dépendant de la température. Module à 40 °C inférieur de 50 % au module à 15 °C. Module à 0 °C supérieur de 30 % au module à 15 °C.
• Conséquence Côte d'Azur. Chaussées en GB sollicitées à hautes températures (estivales) avec module réduit. Risque d'orniérage si sous-dimensionnement.
• Avantage GC en climat chaud. Performance maintenue en été. Indication structures semi-rigides en zones méditerranéennes.
• Inconvénient GC en climat froid. Sensibilité au gel pendant la prise (impossible mise en œuvre par températures négatives).

Critère 5 — Tenue à l'eau et au gel-dégel

• Grave ciment. Excellente tenue à l'eau (matériau hydraulique stable). Tenue au gel-dégel correcte après maturation complète.
• Grave bitume. Sensibilité à l'eau caractérisée par ITSR NF EN 12697-12. ITSR supérieur 70 % pour GB courante. Risque de désenrobage en cas d'infiltration prolongée.
• Précautions GB. Drainage soigné. Couche d'étanchéité supérieure. Dope d'adhésivité si conditions humides marquées.
• Précautions GC. Protection pendant la prise (couvre-sol, géotextile, arrosage léger). Pas de circulation pendant 4-12 h après pose.

Critère 6 — Durabilité long terme

• Grave ciment bien dimensionnée et protégée par couche de découplage. Durabilité 25-35 ans en structure semi-rigide.
• Grave bitume en structure souple. Durabilité 12-20 ans selon trafic et entretien.
• EME NF EN 13108-9. Durabilité supérieure 20 ans en structure bitumineuse épaisse à fort trafic.
• Facteurs influençant durabilité. Qualité du dimensionnement. Qualité de la mise en œuvre (compactage, températures, épaisseurs). Conditions climatiques. Trafic réel vs visé. Entretien préventif.
• Maintenance long terme. GC : maintenance limitée si fissures maîtrisées. GB : maintenance progressive (couches de roulement renouvelables tous les 12-18 ans).

Critère 7 — Sensibilité aux tassements différentiels du sol porteur

• Grave ciment. Rigide. Sensible aux tassements différentiels. Risque de rupture par fissuration en cas de déformation localisée du sol porteur.
• Grave bitume. Viscoélastique. Tolère mieux les déformations modérées du sol porteur sans rupture.
• Recommandation pour sol porteur médiocre. Privilégier GB en structure souple. Éviter GC si sol porteur hétérogène ou évolutif.
• Préparation sol porteur. Couche de forme en grave non traitée ou sol traité aux liants pour homogénéisation. Essai à la plaque LCPC pour validation Ev2.

Critère 8 — Adhérence et liaison entre couches

• Liaison GC-GB. Couche d'accrochage en émulsion bitumineuse C65BP3 conforme NF EN 13808 entre GC et GB (couche de découplage).
• Liaison GB-GB. Couche d'accrochage entre couches successives de GB pour assurer continuité structurelle.
• Liaison GB-BBSG. Couche d'accrochage C65BP3 SBS pour couche de roulement.
• Dosage couche d'accrochage. 300-500 g/m² de bitume résiduel selon contexte.
• Importance. Mauvaise liaison entre couches conduit à dégradations prématurées (décollement, fissures, faïençage).

07.Structures de chaussée

Le choix entre grave ciment et grave bitume s'inscrit dans une décision globale de structure de chaussée selon le catalogue Sétra-LCPC ou le logiciel Alizé-LCPC en fonction du trafic visé et des contraintes du projet.

Structure 1 — Souple SS

• Composition. Couche de roulement BBSG 5-7 cm + couche d'assise grave-bitume GB 8-12 cm + couche de fondation grave non traitée GNT 25-40 cm.
• Trafic compatible. T4 à T6 (faible à modéré). Allées particuliers à voirie communale légère.
• Matériaux. BBSG SBS NF EN 14023 ou pur. GB conforme NF EN 13108-6 classe GB2 ou GB3. GNT conforme NF EN 13242.
• Avantages. Mise en œuvre simple. Pas de fissures de retrait. Réparations faciles. Tolère tassements modérés du sol.
• Inconvénients. Épaisseur totale importante (40-60 cm). Coût matière conséquent. Durabilité modérée 12-20 ans.
• Application typique. Voiries communales secondaires. Lotissements résidentiels. Parkings résidentiels.
• Coût indicatif. 60-95 € HT/m² selon configuration.

Structure 2 — Bitumineuse épaisse SBE

• Composition. Couche de roulement BBSG SBS 5-7 cm + couches d'assise grave-bitume GB cumulées 18-25 cm + couche de fondation GNT 25-35 cm.
• Trafic compatible. T0 à T3 fort trafic. Autoroutes, voiries principales, plateformes logistiques.
• Matériaux. BBSG SBS NF EN 14023 anti-UV indispensable. GB ou EME NF EN 13108-9 pour couches d'assise structurelles. GNT ou couche de forme traitée.
• Avantages. Pas de fissures de retrait. Structure homogène viscoélastique. Tolère tassements. Durabilité 18-25 ans.
• Inconvénients. Épaisseurs élevées d'enrobé coûteuses. Empreinte carbone élevée. Maintenance progressive surface.
• Application typique. Voiries principales urbaines. Plateformes industrielles. Aires de circulation PL.
• Coût indicatif. 105-150 € HT/m² selon trafic et configuration.

Structure 3 — Semi-rigide SR

• Composition. Couche de roulement BBSG SBS 5-7 cm + couche d'assise grave-bitume GB 8-12 cm (découplage des fissures) + couche de fondation grave ciment GC 25-30 cm.
• Trafic compatible. T0 à T5 selon dimensionnement.
• Matériaux. BBSG SBS NF EN 14023. GB NF EN 13108-6 classe GB2 ou GB3 pour découplage. GC NF EN 14227-1 classe G3 ou G4 pour portance.
• Avantages. Économie matière première (couche de fondation GC économique). Haute portance. Durabilité élevée 25-35 ans si bien dimensionnée et protégée.
• Inconvénients. Complexité technique (gestion fissures de retrait). Délais de maturation. Dimensionnement rigoureux requis.
• Application typique. Voiries publiques départementales et communales. Plateformes logistiques. Parkings industriels et commerciaux à fort trafic. Lots voirie VEFA à fort trafic.
• Coût indicatif. 90-130 € HT/m² selon trafic et configuration.
• Économie possible. 10-20 % vs structure bitumineuse épaisse équivalente à fort trafic.

Structure 4 — Rigide R

• Composition. Dalle béton hydraulique BB ou BC 22-30 cm + couche de fondation GC ou GNT 15-25 cm.
• Trafic compatible. T0 à T2 essentiellement. Trafic intense PL.
• Matériaux. Béton de chaussée BC conforme NF EN 13877. GC NF EN 14227-1 ou GNT NF EN 13242.
• Avantages. Durabilité maximale 30-50 ans. Pas de couche bitumineuse à renouveler. Très haute portance.
• Inconvénients. Investissement initial très élevé. Mise en œuvre spécifique (joints, ferraillage, dalles). Maintenance complexe en cas de dégradation.
• Application typique. Autoroutes à fort trafic PL. Aires d'aéroports. Plateformes industrielles très haute charge.
• Coût indicatif. 130-200 € HT/m² selon configuration.

Tableau récapitulatif structures

• Structure SS souple. Trafic T4-T6. Épaisseur totale 40-60 cm. Coût 60-95 € HT/m². Durabilité 12-20 ans. Application allées privées, lotissements.
• Structure SBE bitumineuse épaisse. Trafic T0-T3 fort. Épaisseur 48-67 cm. Coût 105-150 € HT/m². Durabilité 18-25 ans. Application voiries principales, plateformes PL.
• Structure SR semi-rigide. Trafic T0-T5. Épaisseur 38-49 cm. Coût 90-130 € HT/m². Durabilité 25-35 ans. Application voiries publiques, plateformes logistiques.
• Structure R rigide. Trafic T0-T2. Épaisseur 37-55 cm. Coût 130-200 € HT/m². Durabilité 30-50 ans. Application aéroports, sites très haute charge.
• Choix selon contexte global. Trafic, sol porteur, budget, planning, durabilité visée, démarche RSE.

Classification du trafic selon catalogue Sétra-LCPC

• T0. Trafic poids lourds supérieur à 750 PL/jour par sens. Autoroutes, voies à grande circulation.
• T1. 300-750 PL/jour. RN, RD principales.
• T2. 150-300 PL/jour. RD secondaires, accès plateformes logistiques.
• T3. 50-150 PL/jour. Voirie urbaine principale, accès centres commerciaux.
• T4. 25-50 PL/jour. Voirie urbaine secondaire, parkings commerciaux.
• T5. 10-25 PL/jour. Voirie communale, lotissements moyenne densité.
• T6. Inférieur à 10 PL/jour. Voirie de desserte, allées particuliers, voiries faibles.
• Allées particuliers. Trafic VL exclusif. Sollicitation minimale.
• Voies piétonnes et cyclables. Pas de trafic VL ou PL. Sollicitation très réduite.

Caractérisation du sol porteur

• Essai à la plaque LCPC NF P 94-117-1. Mesure module statique Ev2 au deuxième cycle de chargement.
• Classes plate-forme PF. PF1 (Ev2 supérieur 20 MPa, sol médiocre). PF2 (Ev2 50 MPa, sol moyen). PF3 (Ev2 80-120 MPa, sol bon). PF4 (Ev2 supérieur 200 MPa, sol excellent).
• Mesure CBR Californian Bearing Ratio. Indice de portance complémentaire.
• Mesure k. Coefficient de réaction pour dimensionnement structures rigides. k = Ev2 / 75 typiquement.
• Étude géotechnique préalable. Recommandée pour projets significatifs. Réalisée par bureau d'études géotechnique (G2 selon NF P 94-500).

08.Coûts comparés bilan

Le bilan économique entre structures basées sur grave ciment et structures basées sur grave bitume intègre coût matière, coût mise en œuvre, coût maintenance et durabilité.

Coût matière par tonne

• Grave ciment GC conforme NF EN 14227-1. 18-30 € HT/tonne selon dosage de liant et qualité granulats. Économique.
• Grave bitume GB conforme NF EN 13108-6. 65-95 € HT/tonne selon classe et type de bitume.
• EME NF EN 13108-9. 75-105 € HT/tonne.
• BBSG SBS NF EN 13108-1 et 14023. 130-160 € HT/tonne.
• GNT grave non traitée NF EN 13242. 12-22 € HT/tonne.
• Béton de chaussée BC NF EN 13877. 100-140 € HT/tonne équivalent.
• Ratio GB/GC environ 3-4. Avantage matière en faveur de GC.

Coût mise en œuvre par m²

• Grave ciment GC 25 cm avec compactage. 18-30 € HT/m² selon configuration et accessibilité.
• Grave bitume GB 10 cm avec compactage. 25-40 € HT/m² selon configuration.
• BBSG SBS 5 cm avec compactage. 18-28 € HT/m² incluant couche d'accrochage.
• GNT 30 cm avec compactage. 15-25 € HT/m².
• Béton de chaussée BC 25 cm. 50-85 € HT/m² incluant joints et ferraillage.

Coût structure complète par m²

• Structure souple SS. BBSG 5 cm + GB 10 cm + GNT 30 cm = 60-95 € HT/m².
• Structure bitumineuse épaisse SBE trafic T1-T2. BBSG SBS 6 cm + GB 22 cm + GNT 30 cm = 110-150 € HT/m².
• Structure bitumineuse épaisse SBE avec EME trafic T0. BBSG SBS 6 cm + EME 14 cm + GB 8 cm + GNT 25 cm = 125-165 € HT/m².
• Structure semi-rigide SR trafic T2-T3. BBSG SBS 6 cm + GB 10 cm + GC 28 cm = 95-130 € HT/m².
• Structure semi-rigide SR trafic T0-T1 fort. BBSG SBS 6 cm + GB 12 cm + GC 30 cm + couche de forme = 110-145 € HT/m².
• Structure rigide R trafic T0-T1. BC 25 cm + GC 20 cm = 130-200 € HT/m².

Comparaison économique structures équivalentes

• Trafic T2 (150-300 PL/jour). SBE avec EME 14 cm : 130 € HT/m². SR avec GC 28 cm : 105 € HT/m². Économie SR 19 % vs SBE.
• Trafic T1 (300-750 PL/jour). SBE avec EME 16 cm : 145 € HT/m². SR avec GC 30 cm : 120 € HT/m². Économie SR 17 % vs SBE.
• Trafic T0 (supérieur 750 PL/jour). SBE EME 18 cm + GB 8 cm : 160 € HT/m². SR avec GC 32 cm + GB 12 cm : 130 € HT/m². Économie SR 19 % vs SBE.
• Trafic T4-T5. SS souple : 70-85 € HT/m². SR avec GC : 90-105 € HT/m² (surdimensionnée, non pertinente). Préférer SS.
• Conclusion. Structure semi-rigide économique à partir de trafic T3 et au-delà. Économie 15-20 % vs structure bitumineuse épaisse équivalente.

Coûts complémentaires GC à intégrer

• Couche d'accrochage entre GC et GB. C65BP3 SBS conforme NF EN 13808. 1-2 € HT/m².
• Préfissuration éventuelle. 5-15 € HT/m² selon procédé.
• Géotextile anti-fissures éventuel. 5-15 € HT/m² selon matériau.
• Étude formulation NF EN 14227-1. 1 500-4 500 € HT. Amortie sur volume.
• Essais sol porteur. Essai à la plaque LCPC. 300-800 € HT par essai.
• Étude géotechnique G2 NF P 94-500. 2 000-8 000 € HT selon projet.
• Suivi maturation. Essais Rc Rt module à 28 jours. 500-1 500 € HT par lot.
• Total coûts complémentaires GC. 8-25 € HT/m² selon contexte.

Coûts complémentaires GB à intégrer

• Couche d'accrochage entre couches GB et BBSG. C65BP3 SBS. 1-2 € HT/m².
• Étude formulation NF EN 13108-20. 1 500-4 500 € HT. Amortie sur volume.
• Contrôles qualité production. Marginaux sur projets significatifs.
• Total coûts complémentaires GB. 2-8 € HT/m² selon contexte.

Coût maintenance long terme

• Structure souple SS. Renouvellement couche roulement BBSG tous les 12-15 ans. Coût 38-58 € HT/m² par renouvellement.
• Structure bitumineuse épaisse SBE. Renouvellement BBSG tous les 12-18 ans selon trafic. Maintenance limitée.
• Structure semi-rigide SR. Renouvellement BBSG tous les 14-20 ans. Suivi fissures de retrait (pontage tous les 5-10 ans : 8-20 € HT/ml de fissure).
• Structure rigide R. Maintenance jointes tous les 8-15 ans. Maintenance globale très limitée.
• Coût maintenance cumulé sur 30 ans. SS : 80-120 € HT/m². SBE : 60-100 € HT/m². SR : 50-90 € HT/m². R : 40-80 € HT/m².

Coût total cycle de vie 30 ans

• Structure SS pour trafic T5. Construction 75 € + Maintenance 100 € = 175 € HT/m² sur 30 ans.
• Structure SBE pour trafic T2. Construction 130 € + Maintenance 80 € = 210 € HT/m² sur 30 ans.
• Structure SR pour trafic T2. Construction 110 € + Maintenance 70 € = 180 € HT/m² sur 30 ans.
• Structure R pour trafic T0-T1. Construction 165 € + Maintenance 60 € = 225 € HT/m² sur 30 ans.
• Conclusion. Structure semi-rigide GC + GB optimale en coût global à partir de trafic T3 et au-delà.
• Société Missaoui dimensionne et propose la solution optimale selon contexte spécifique avec analyse coût matière + coût mise en œuvre + coût maintenance.
