Guide bordure béton : choix et pose
La bordure béton préfabriquée est un élément clé du chantier d'enrobé : elle délimite la chaussée, sert d'appui de compactage, protège les zones végétalisées, conduit les eaux pluviales vers les exutoires et assure la pérennité structurelle de l'ensemble. Ce guide détaille la norme NF EN 1340 qui régit les bordures béton préfabriquées (typologies T pour trottoir, CS pour caniveau-bordure, CC pour chasse-roue, A pour bordurette d'allée, P pour piste cyclable, I pour îlot), les classes de résistance R3 à R6, la résistance au gel D et G, le béton de calage C20/25 ou C25/30, l'ancrage 40 cm minimum, la pose linéaire au cordeau plan laser, le traitement des angles et des courbes, les joints courants et de dilatation, les pathologies (basculement, descellement, érosion, fissures) et l'application des garanties construction Code civil 1792 — applicable en Alpes-Maritimes 06 et Var 83.
Sommaire — Bordure béton choix et pose
01.Rôle et fonction de la bordure béton dans un chantier d'enrobé
La bordure béton préfabriquée assure simultanément cinq fonctions essentielles sur un chantier d'enrobé. Sa mise en œuvre conditionne la durabilité de l'ouvrage et la maîtrise des sollicitations mécaniques et hydrauliques.
Cinq fonctions cumulatives
- Délimitation de la chaussée — séparation entre la zone enrobée et les zones adjacentes (végétalisées, pavées, bâties, riveraines).
- Appui de compactage — la bordure rigide encaisse les efforts du compacteur lors de la pose de l'enrobé, permettant un compactage 96-98 % de la masse volumique réelle conforme NF EN 13108-1 jusqu'au bord exact de l'ouvrage.
- Protection mécanique — protège les zones végétalisées, les massifs, les murs, les façades et les éléments rapportés contre les chocs de véhicules.
- Conduite hydraulique — guide l'écoulement des eaux pluviales en surface vers les caniveaux et les exutoires conformes — voir guide drainage eaux pluviales.
- Tenue altimétrique — maintient la cote du fil d'eau et de l'arase finie sur toute la longueur de l'ouvrage, garantissant la pente régulière de 2-5 % selon zone.
Caractère structurel
La bordure n'est pas un élément décoratif mais un élément structurel à part entière dont la défaillance compromet l'intégrité de la chaussée. C'est la raison pour laquelle Société Missaoui applique systématiquement les règles d'ancrage 40 cm dans béton C20/25 minimum 15 cm d'épaisseur, conformément aux règles de l'art NF P 98-150. Voir guide raccords enrobé et pavé pour la configuration mixte.
02.Typologies normées NF EN 1340 — T, CS, CC, A, P, I
La norme NF EN 1340 (Bordures en béton préfabriquées, prescriptions et méthodes d'essai) classe les bordures en six grandes typologies selon leur fonction. La nomenclature française complète cette classification européenne avec des sigles à deux ou trois caractères.
| Typologie | Sigle | Dimensions courantes (cm) | Hauteur vue d'enrobé | Application Société Missaoui |
|---|---|---|---|---|
| Bordure de Trottoir T1 | T1 | 100 × 20 × 16 | 10-12 cm | Trottoirs urbains et voies secondaires |
| Bordure de Trottoir T2 | T2 | 100 × 28 × 20 | 12-15 cm | Voiries communales et parkings publics |
| Bordure de Trottoir T3 | T3 | 100 × 30 × 20 | 14-18 cm | Axes structurants RD et axes urbains principaux |
| Bordure de Trottoir T4 | T4 | 100 × 30 × 25 | 16-20 cm | Voies à fort trafic poids lourds |
| Caniveau-Bordure CS1 | CS1 | 100 × 15 × 12 | 2-5 cm (arase ou surbaissée) | Cheminements piétons et zones stationnement résidentiel |
| Caniveau-Bordure CS2 | CS2 | 100 × 20 × 15 | 5-10 cm | Parkings copropriétés, allées villas, voies privées |
| Caniveau-Bordure CS3 | CS3 | 100 × 25 × 18 | 10-15 cm | Parkings tissu économique avec drainage intégré |
| Chasse-roue CC1 | CC1 | 100 × 20 × 15 | 10-15 cm | Zones de manœuvre, angles à protéger |
| Allée AC1 | AC1 | 100 × 15 × 10 | 5-8 cm | Allées de villas, lotissements pavillonnaires |
| Allée AC2 | AC2 | 100 × 20 × 12 | 8-12 cm | Allées villas avec passage véhicules réguliers |
| Piste cyclable P1 | P1 | 100 × 15 × 15 | 4-6 cm (surbaissée) | Aménagements cyclables loi LAURE |
| Îlot directionnel I1/I2 | I1/I2 | 100 × 20 × 10 à 15 | 10-15 cm | Îlots de carrefour, ralentisseurs latéraux |
Trois niveaux d'altimétrie
- Arase (rasante) — bordure à la cote exacte de l'enrobé, hauteur vue 0 cm. Usage : passage de roue, accessibilité PMR conforme arrêté du 1er août 2006.
- Surbaissée — bordure 2-5 cm au-dessus de l'enrobé. Usage : franchissement par véhicules légers, entrées de garage, accès PMR transitionnel.
- Standard — bordure 10-15 cm au-dessus de l'enrobé. Usage : séparation enrobé / zone végétalisée ou pavée, prévention du franchissement involontaire.
- Haute en saillie — bordure 18-30 cm. Usage : protection ferme de bâti, massifs plantés, équipements urbains.
03.Classes de résistance R3 à R6 et résistance au gel D/G
La norme NF EN 1340 définit deux familles de classes complémentaires : la résistance mécanique (par fendage en MPa) et la résistance au gel/dégel en présence ou non de sels de déverglaçage.
Classes de résistance mécanique R3 à R6
- R3 — résistance traction par fendage ≥ 3,5 MPa. Allées de villas, lotissements pavillonnaires sans trafic poids lourds, cheminements piétons exclusifs.
- R4 — ≥ 4,0 MPa. Parkings de copropriétés, voies privées résidentielles, parkings d'immeubles d'habitation, allées d'accès propriétés.
- R5 — ≥ 5,0 MPa. Parkings d'hôtels-restaurants Côte d'Azur, parkings de tissu économique, voiries communales en agglomération.
- R6 — ≥ 6,0 MPa. Axes structurants RD, voiries communales hors agglomération, parkings publics, sites accueillant poids lourds livraisons régulières.
Classes de résistance au gel D et G
- Classe D — résistance au gel modéré sans sels de déverglaçage. Climat tempéré méditerranéen littoral.
- Classe G — résistance au gel sévère avec sels de déverglaçage. Climat montagnard, cycles gel/dégel intenses, application de sels en hiver.
Application par zone géographique Société Missaoui
- Littoral Côte d'Azur 0-260 m — classe D suffisante.
- Métropole Nice intérieure et Provence intérieure 280-1 000 m — classe D pour cycles gel/dégel modérés.
- Moyenne montagne 400-1 000 m — classe G recommandée par mesure de précaution.
- Haute montagne extrême > 1 000 m (Villeneuve-d'Entraunes) — classe G obligatoire.
La référence Société Missaoui sur la grande majorité des chantiers est la combinaison R4 ou R5 + D, et R5 ou R6 + G sur les chantiers d'altitude et les axes structurants.
04.Choix de la bordure selon trafic et fonction
Le choix de la bordure combine quatre critères : trafic supporté, fonction (délimitation, drainage, protection), hauteur vue souhaitée, et contexte esthétique. Société Missaoui applique une grille de choix progressive.
Choix par trafic supporté
- Cheminement piéton exclusif — Bordurette AC1 ou caniveau CS1 classe R3, ancrage 30 cm.
- Allée de villa et lotissement pavillonnaire — Bordurette AC2 ou caniveau CS1 classe R3 ou R4, ancrage 30-40 cm.
- Parking copropriété résidentielle — Caniveau CS2 ou bordure T1 classe R4, ancrage 40 cm.
- Parking hôtel-restaurant et tissu économique — Bordure T2 classe R5, ancrage 40 cm.
- Voirie communale en agglomération — Bordure T2 ou T3 classe R5 ou R6, ancrage 40 cm.
- Axe structurant RD et trafic poids lourds — Bordure T3 ou T4 classe R6, ancrage 40 cm sur béton C25/30.
Choix par fonction
- Délimitation simple — bordure T standard sans caniveau intégré.
- Délimitation + drainage — caniveau-bordure CS avec fil d'eau intégré, raccordement à l'exutoire conformément au guide drainage eaux pluviales.
- Protection contre chocs véhicules — bordure CC chasse-roue, bordure haute en saillie 18-25 cm.
- Séparation flux véhicules / cyclistes — bordure P piste cyclable surbaissée.
- Îlot directionnel et ralentisseur latéral — bordure I1 ou I2.
- Accessibilité PMR — bordure arase ou surbaissée 2 cm chanfreiné maximum conforme arrêté du 1er août 2006 (voir guide PC et VRD).
05.Béton de calage — dosage, classe d'exposition, mise en œuvre
Le béton de calage est le lit dans lequel la bordure est posée et ancrée. Sa qualité conditionne la tenue de l'ouvrage : un béton sous-dosé, mal vibré ou trop mince provoque basculement et descellement à court ou moyen terme.
| Classe béton | Résistance C 28 jours | Classe exposition NF EN 206 | Application Société Missaoui | Épaisseur minimum sous bordure |
|---|---|---|---|---|
| C16/20 | 16-20 MPa | XF1 | Minimum acceptable cheminements piétons | 15 cm |
| C20/25 | 20-25 MPa | XF2 | Référence Société Missaoui majorité des chantiers | 15 cm |
| C25/30 | 25-30 MPa | XF2 ou XF3 | Voiries communales, axes structurants, parkings tissu économique | 15-18 cm |
| C30/37 | 30-37 MPa | XF3 ou XF4 | Trafic poids lourds intensif, altitude avec sels de déverglaçage | 18-20 cm |
Classes d'exposition NF EN 206
- XF1 — gel modéré sans sels — littoral abrité.
- XF2 — gel modéré avec sels — littoral exposé, climat tempéré avec salage occasionnel.
- XF3 — gel sévère sans sels — Métropole Nice intérieure, Provence intérieure haute, moyenne montagne.
- XF4 — gel sévère avec sels — haute montagne extrême avec salage hivernal régulier.
Mise en œuvre du béton de calage
- Tranchée préparée — largeur = base de la bordure + 8-10 cm de débord de chaque côté, profondeur 15-20 cm sous la base de la bordure + hauteur d'ancrage 40 cm.
- Fond de tranchée compacté 97-99 % Proctor sur tout-venant 0/31,5.
- Béton frais préparé sur chantier (mélangeur ou bétonnière) ou livré en toupie, classe conforme tableau ci-dessus.
- Mise en œuvre du béton frais au fond de la tranchée immédiatement avant la pose de la bordure pour assurer l'adhérence (pas de béton durci entre la base de la bordure et le lit).

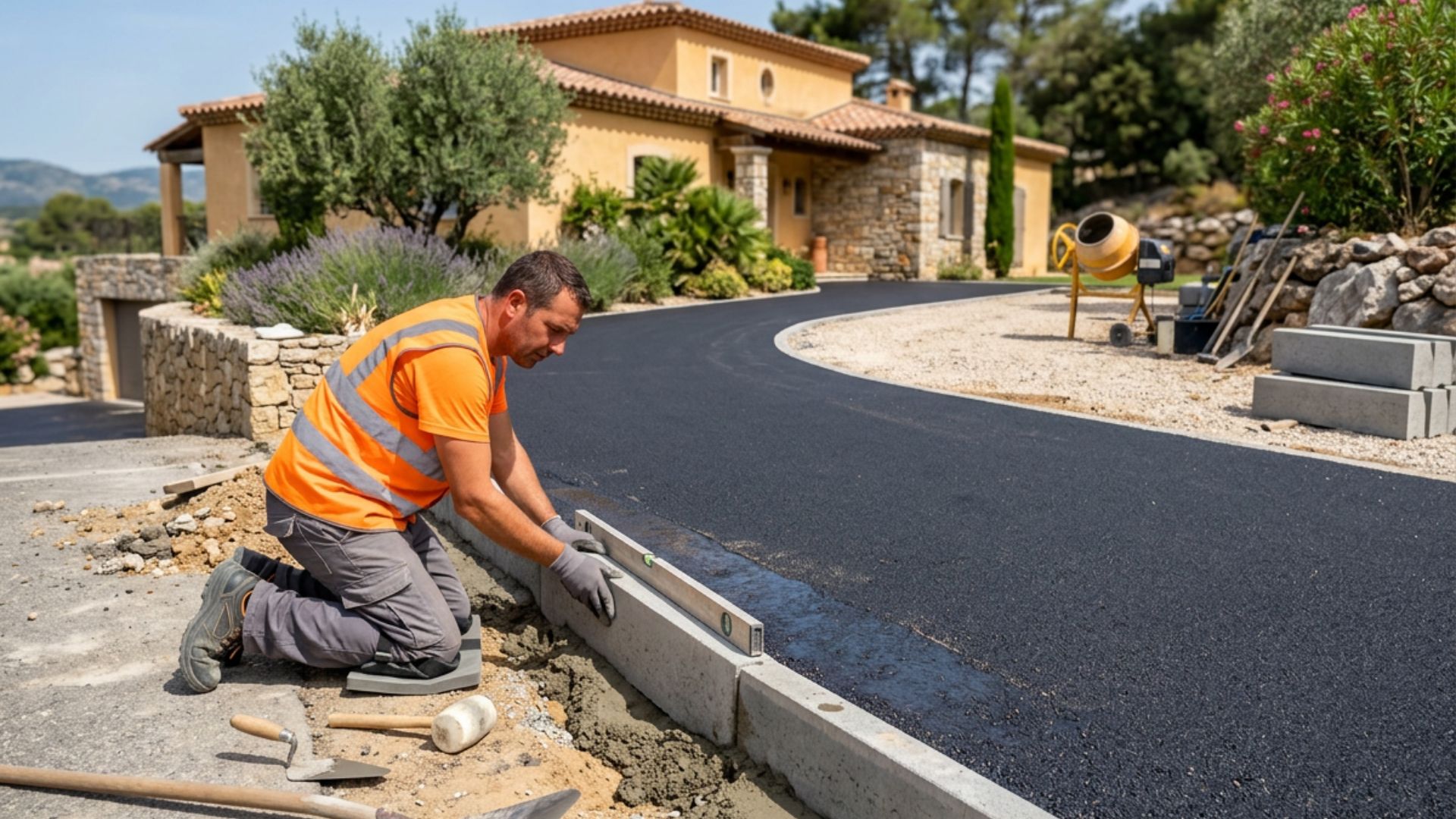

- Pose de la bordure sur le béton frais, alignée au cordeau et au laser plan, enfoncement à la cote prévue par calage progressif.
- Calage latéral au béton frais des deux côtés de la bordure (épaulement), formant un appui ferme sur 40 cm de hauteur.
- Vérifications : alignement, altimétrie, verticalité, joints. Ajustements pendant la prise initiale (1-2 heures).
- Cure du béton 7 jours minimum avant pose de l'enrobé, 14 jours en climat froid.
06.Pose linéaire au cordeau plan laser et calage altimétrique
La pose linéaire d'une bordure rectiligne sur 10 mètres ou plus exige un alignement précis pour garantir la planéité de la chaussée enrobée adjacente. Société Missaoui utilise un cordeau plan laser pour toutes les poses supérieures à 5 mètres linéaires.
Préparation du chantier
- Implantation par piquetage à intervalle 5 m, vérification des cotes NGF par rapport au plan d'exécution PCMI4 (voir guide PC et VRD).
- Cordeau plan laser tendu en partie haute de la bordure entre piquets repères, vérification 3 points (début, milieu, fin).
- Cote fil d'eau ou cote arase fixée selon configuration et selon pente longitudinale recherchée (0,5-1 % pour caniveau, 2-5 % pour pente chaussée).
Pose des éléments standards 100 cm
- Pose du premier élément en position d'angle ou de référence, calage parfait avant la suite.
- Pose des éléments suivants contre l'élément précédent, joint mortier 3-5 mm.
- Alignement au cordeau plan laser à chaque pose, ajustement par calage progressif.
- Vérification verticale à la nivelette tous les 3 éléments.
- Vérification altimétrique à chaque élément avec laser plan.
Tolérances NF EN 13036-7
- Planéité longitudinale sous règle de 3 mètres : flèche maximum 5 mm.
- Alignement horizontal : écart maximum 10 mm sur 10 mètres.
- Verticalité : écart maximum 5 mm par mètre de hauteur.
- Continuité du fil d'eau sur caniveau-bordure CS : tolérance 3 mm entre éléments adjacents.
Toute dérive au-delà de ces tolérances impose la reprise immédiate de l'élément concerné avant prise complète du béton de calage.
07.Angles, courbes et raccordements aux ouvrages rigides
Les points singuliers (angles, courbes, raccordements) concentrent les contraintes mécaniques et thermiques. Leur traitement détermine la pérennité de l'ensemble linéaire de bordures.
Angles droits ou à 90°
- Élément d'angle préfabriqué conforme NF EN 1340 — solution privilégiée Société Missaoui.
- Coupe sur site à la scie diamantée à 45° de chaque élément formant l'angle — alternative quand l'élément préfabriqué n'est pas disponible.
- Joint de dilatation EPDM obligatoire dans l'angle, indépendamment de l'espacement courant.
Courbes selon rayon
- Rayon > 12 mètres — éléments standards 100 cm avec joints accrus 8-10 mm, décalage progressif des arêtes.
- Rayon 4-12 mètres — éléments courts 50 cm fabriqués sur mesure ou taillés sur site, joints sablés 5-8 mm.
- Rayon < 4 mètres — éléments préfabriqués courbes spécifiques (C1 à C6 selon rayon) OU bordure coulée en place au moule courbe (technique réservée aux artisans qualifiés).
Raccordements aux ouvrages rigides
Tout raccordement à un mur, à un bâtiment, à un regard de fonderie, à un poteau ou à un autre ouvrage rigide impose un joint de dilatation EPDM à moins de 50 cm de l'ouvrage rigide. Le joint absorbe les mouvements différentiels entre la bordure (souple en ligne) et l'ouvrage rigide. Sans joint, fissuration garantie en moins de 5 ans en climat méditerranéen.
Raccordement aux regards et aux tampons
Au droit d'un regard ou d'un tampon fonte, la bordure est coupée à la scie diamantée à 1-2 cm de l'élément, avec joint mortier hydrofuge et calage béton spécifique pour absorber le tassement différentiel. Le tampon est positionné en altimétrie strictement compatible avec la cote finie de l'enrobé (tolérance 3 mm).
08.Joints courants et joints de dilatation EPDM
Deux types de joints assurent la continuité et la liberté de mouvement de la ligne de bordures. Leur dimensionnement et leur espacement sont normalisés.
Joints courants entre éléments 100 cm
- Largeur : 3 à 5 mm.
- Produit : mortier hydrofuge dosé 400 kg ciment/m³ + plastifiant + hydrofuge de masse.
- Mise en œuvre : remplissage au coulis ou à la spatule, lissage à la truelle, finition à l'éponge humide.
- Fonction : continuité visuelle et étanchéité contre infiltrations en surface.
Joints de dilatation EPDM
- Largeur : 10 à 15 mm.
- Produit : profilé EPDM (Éthylène-Propylène-Diène Monomère) compressible, résistant aux UV et au gel, durée de vie 30 ans et plus.
- Mise en œuvre : profilé inséré sur toute la hauteur du béton de calage + de la bordure, scellé en surface au mastic polyuréthane résistant aux UV.
- Fonction : absorption des dilatations thermiques différentielles, prévention de la fissuration en chaîne.
Espacement des joints de dilatation
- Climat tempéré méditerranéen littoral — joints tous les 10 mètres linéaires.
- Métropole Nice intérieure et Provence intérieure — joints tous les 8-10 mètres.
- Moyenne montagne — joints tous les 8 mètres.
- Haute montagne extrême avec cycles gel/dégel intenses — joints tous les 6 mètres.
- Joints systématiques aux angles, courbes serrées, raccordements à ouvrages rigides, de part et d'autre des regards et tampons, en pied de mur.
L'absence de joints de dilatation ou un espacement supérieur à ces valeurs est la première cause de fissuration en chaîne et de basculement progressif des bordures en service. Société Missaoui consigne le plan des joints de dilatation au PV de réception.
09.Pathologies de bordure — basculement, descellement, érosion, fissures
Les bordures en service subissent quatre familles de pathologies principales, identifiables visuellement et traitées par des solutions correctives normalisées. Voir guide diagnostic enrobé existant pour la méthodologie générale de diagnostic.
| Pathologie | Description | Causes principales | Solution corrective Société Missaoui |
|---|---|---|---|
| Basculement | Bordure inclinée latéralement de 5-20° par rapport à la verticale initiale | Affouillement en pied + perte appui béton calage + chocs véhicules répétés | Dépose + reprise drainage + nouveau béton C20/25 + repose |
| Descellement | Bordure désolidarisée du béton de calage, jeu visible, mouvement à la main | Béton sous-dosé + ancrage insuffisant + chocs latéraux véhicules | Dépose + nouveau béton C20/25 ancrage 40 cm + repose |
| Érosion arête supérieure | Usure progressive de l'arête vue, écaillage, perte de matière 5-15 mm | Cycles gel/dégel + sels déverglaçage + classe résistance gel insuffisante | Remplacement classe R5 ou R6 + classe gel G en altitude |
| Fissures longitudinales | Fissure parallèle à la longueur de la bordure, ouverture 0,5-5 mm | Absence joint dilatation + retrait thermique + sollicitations latérales | Remplacement éléments fissurés + joints dilatation tous les 8-10 m |
| Fissures transversales | Fissure perpendiculaire à la longueur, dans l'élément ou au joint | Tassement différentiel sous-jacent + sollicitations ponctuelles | Reprise structurelle + élément neuf + joint accru |
| Affouillement en pied | Érosion sous la base de la bordure, cavité visible, jeu progressif | Ruissellement non maîtrisé + drainage défaillant + pente excessive | Reprise drainage (caniveau, exutoire) + reprise béton calage |
| Tassement vertical | Bordure enfoncée verticalement de 5-20 mm par rapport au profil initial | Compactage fondation insuffisant + cavité sous-jacente + perte portance | Reprise profonde fondation grave 0/31,5 + nouvelle pose |
| Décollement joint | Ouverture des joints courants entre éléments, infiltration | Mortier sous-dosé + retrait + cycles thermiques | Reprise du jointoyage au mortier hydrofuge dosé |
Pondération du diagnostic
- Pathologie isolée sur moins de 5 % du linéaire — réparation locale par remplacement des éléments concernés.
- Pathologie sur 5-20 % du linéaire — reprise étendue avec analyse de la cause commune (drainage, classe insuffisante, joints manquants).
- Pathologie sur plus de 20 % du linéaire — reprise complète de la ligne de bordures, voire reprise structurelle de la fondation.
10.Garanties construction et dossier de réception
Les bordures béton préfabriquées posées par Société Missaoui bénéficient des trois garanties cumulatives prévues par le Code civil au profit du maître d'ouvrage. Voir guide permis de construire et VRD enrobé pour le détail général des garanties construction.
Garantie de parfait achèvement — article 1792-6
- Durée : 1 an à compter de la réception.
- Champ : tous les désordres apparents signalés au PV de réception, et tous les désordres apparus dans l'année suivante signalés par lettre recommandée.
- Application bordures : reprise des défauts d'alignement, d'altimétrie, du jointoyage défaillant, des éléments fissurés ou ébréchés.
Garantie biennale de bon fonctionnement — article 1792-3
- Durée : 2 ans à compter de la réception.
- Champ : les éléments d'équipement dissociables du gros œuvre.
- Application bordures : les joints EPDM et le mastic polyuréthane de finition.
Garantie décennale — article 1792
- Durée : 10 ans à compter de la réception.
- Champ : désordres affectant la solidité de l'ouvrage ou le rendant impropre à sa destination.
- Application bordures : basculement supérieur à 10°, descellement généralisé, tassement vertical structurel, affouillement compromettant la pérennité de la chaussée enrobée adjacente, perte de tenue à l'écoulement des eaux pluviales.
Dossier de réception annexé
- Fiche technique de la bordure NF EN 1340 fournisseur (classe R, classe gel, dimensions).
- Bon de livraison du béton de calage avec mention de la classe (C20/25 ou supérieure) et de la classe d'exposition (XF1 à XF4).
- Plan d'implantation linéaire avec repérage des joints de dilatation.
- Rapport de contrôle altimétrique au laser plan, points relevés.
- Photographies datées de la mise en œuvre (tranchée, béton frais, pose, finition).
- PV de réception contradictoire signé, tolérances NF EN 13036-7 vérifiées sous règle de 3 mètres.
- Attestation d'assurance décennale nominative en cours de validité.
- Conservation 10 ans minimum.
Engagement Société Missaoui depuis 1976
Toutes les bordures béton Société Missaoui Alpes-Maritimes 06 et Var 83 sont conformes NF EN 1340 avec classe de résistance R4 minimum (R5 ou R6 sur axes structurants), classe de résistance au gel D ou G selon zone géographique, posées sur béton de calage C20/25 minimum 15 cm conforme NF EN 206 (C25/30 sur trafic intensif, classe d'exposition XF1 à XF4 selon climat), ancrage 40 cm, alignement et altimétrie contrôlés au cordeau plan laser tolérance 5 mm sous règle de 3 m NF EN 13036-7, joints de dilatation EPDM tous les 6 à 10 m selon zone géographique et systématiques aux angles et raccordements rigides, dossier de réception complet conservé 10 ans incluant attestation d'assurance décennale nominative.
Bordures béton par zone géographique
Les bordures béton préfabriquées sont posées sur l'ensemble des chantiers Société Missaoui — voiries communales et axes structurants, parkings publics, parkings de copropriétés, parkings d'hôtels-restaurants, parkings de tissu économique, allées de villas, lotissements pavillonnaires, voies privées résidentielles — avec classe de résistance et classe de gel adaptées à la zone géographique et au trafic.
Littoral Côte d'Azur (R4 ou R5 + classe gel D)
Métropole Nice intérieure (R4 ou R5 + classe gel D ou G)
CA Dracénie Provence Verdon Var (R4 ou R5 + classe gel D)
CC Lacs et Gorges Verdon Var (R4 + classe gel D ou G)
Moyenne montagne (R5 + classe gel G recommandée)
Haute montagne extrême (R5 ou R6 + classe gel G obligatoire)
Articles et guides techniques associés
Questions fréquentes — bordure béton choix et pose
Quelle bordure béton choisir pour mon parking ?
Le choix dépend du trafic. Parking copropriété résidentielle : bordure CS2 ou CC1 100 × 20 × 15 cm classe R4. Parking hôtel-restaurant et tissu économique : bordure T2 100 × 28 × 20 cm classe R5 ou R6. Voirie communale ou axe structurant : bordure T3 ou T4 100 × 30 × 20-25 cm classe R6. Allée de villa et cheminement piétonnier : bordurette AC1 ou caniveau CS1 100 × 15 × 12 cm classe R3. Toutes conformes NF EN 1340 avec classe gel D ou G adaptée au climat.
Sur quelle épaisseur de béton poser une bordure ?
Lit de béton C20/25 minimum, épaisseur 15 cm minimum sous la base de la bordure, débord latéral 8-10 cm de chaque côté. Sur voiries communales et axes structurants à fort trafic : béton porté à C25/30 avec épaisseur 15-18 cm. Référence Société Missaoui : C20/25 frais classe d'exposition XF2 ou XF3 conforme NF EN 206. Ancrage de la bordure dans le béton de 40 cm minimum pour classes T1 à T4.
Quelle est la durée de vie d'une bordure béton ?
Bordure NF EN 1340 posée selon règles de l'art : 30 à 50 ans en climat méditerranéen, 25 à 40 ans en moyenne et haute montagne avec cycles gel/dégel marqués. Durée conditionnée par la classe de résistance au gel (D modéré, G sévère), la qualité du béton de calage, la maîtrise du drainage en pied (prévention de l'affouillement) et l'absence de chocs répétés. Pathologies de fin de vie : basculement, descellement, érosion arête supérieure — traitées par remplacement local.
Faut-il un joint de dilatation entre les éléments de bordure ?
Deux types. Joints courants entre éléments standards 100 cm : joint mortier hydrofuge 3-5 mm. Joints de dilatation EPDM 10-15 mm tous les 10 m littoral, 8 m intérieur, 6 m haute montagne, et systématiquement aux angles, regards, changements de direction, raccordements aux ouvrages rigides. Profilé EPDM continu sur toute la hauteur béton + bordure, scellé surface au mastic polyuréthane. L'absence est la première cause de fissuration en chaîne.
Comment poser une bordure béton en courbe ?
Trois techniques selon rayon. Rayon > 12 m : éléments droits 100 cm avec joints accrus, décalage progressif des arêtes. Rayon 4-12 m : éléments courts 50 cm sur mesure ou taillés à la scie diamantée, joints sablés. Rayon < 4 m : éléments préfabriqués courbes C1 à C6 ou bordure coulée en place au moule courbe. Pose au cordeau plan laser, calage progressif béton frais, joints de dilatation tous les 6-8 m au lieu de 10.
Que faire si ma bordure est descellée ou basculée ?
Diagnostic préalable selon cause. Choc localisé véhicule : remplacement élément + rescellement béton C20/25 sur 15 cm. Affouillement en pied : reprise drainage (caniveau, exutoire) + remplacement bordure + lit béton. Descellement généralisé > 5 m : reprise complète sur longueur affectée + contrôle béton calage par carottage. Tassement structurel : reprise profonde fondation grave 0/31,5 + nouvelle pose. Garantie décennale article 1792 couvre les désordres sur 10 ans à compter de la réception.
Références normatives et réglementaires
- NF EN 1340 — Bordures en béton préfabriquées, prescriptions et méthodes d'essai.
- NF EN 1338 — Pavés en béton, prescriptions et méthodes d'essai.
- NF EN 1339 — Dalles en béton préfabriquées, prescriptions et méthodes d'essai.
- NF EN 1433 — Caniveaux hydrauliques pour zones de circulation utilisées par piétons et véhicules.
- NF EN 206 — Béton, spécification, performance, production et conformité.
- NF EN 12350 — Essais sur béton frais.
- NF EN 12390 — Essais sur béton durci.
- NF EN 13108-1 — Mélanges bitumineux BBSG.
- NF EN 13286-2 — Compactage Proctor mélanges traités et non traités.
- NF EN 13285 — Graves non traitées, spécifications.
- NF EN 13036-7 — Caractéristiques surfaciques, mesure des irrégularités à la règle de 3 m.
- NF EN 12697-7 — Mélanges bitumineux, prélèvement par carottage (contrôle compacité béton de calage).
- NF P 98-150 — Exécution des assises de chaussée et couches de roulement.
- NF P 98-302 — Bordures et caniveaux préfabriqués en béton, mise en œuvre.
- DTU 13.3 — Travaux de dallages.
- DTU 21 — Travaux de béton armé.
- CCTG fascicule 31 — Bordures et caniveaux en pierre naturelle ou en béton.
- Code civil article 1792 — Responsabilité décennale du constructeur.
- Code civil article 1792-3 — Garantie biennale de bon fonctionnement.
- Code civil article 1792-6 — Garantie de parfait achèvement.
Un projet de pose de bordures béton en 06 ou 83
Bordures conformes NF EN 1340
Projet de pose ou de reprise de bordures béton préfabriquées en Alpes-Maritimes 06 ou en Var 83 sur parking de copropriété, allée de villa, voirie communale, axe structurant, parking d'hôtel-restaurant, parking de tissu économique, voie privée résidentielle, lotissement pavillonnaire ou aménagement piétonnier conforme accessibilité PMR arrêté du 1er août 2006 — avec sélection de la typologie adaptée conforme NF EN 1340 selon trafic supporté et fonction recherchée (bordure de Trottoir T1 100 × 20 × 16 cm trottoirs urbains et voies secondaires, T2 100 × 28 × 20 cm voiries communales et parkings publics, T3 100 × 30 × 20 cm axes structurants RD et axes urbains principaux, T4 100 × 30 × 25 cm voies à fort trafic poids lourds, Caniveau-Bordure CS1 100 × 15 × 12 cm cheminements piétons, CS2 100 × 20 × 15 cm parkings copropriétés et allées villas, CS3 100 × 25 × 18 cm parkings tissu économique avec drainage intégré, Chasse-roue CC1 100 × 20 × 15 cm zones de manœuvre et angles à protéger, Allée AC1 100 × 15 × 10 cm et AC2 100 × 20 × 12 cm pour résidentiel pavillonnaire, Piste cyclable P1 100 × 15 × 15 cm aménagements cyclables loi LAURE, Îlot directionnel I1 et I2 100 × 20 × 10-15 cm pour carrefours), classe de résistance mécanique adaptée (R3 ≥ 3,5 MPa cheminements piétons, R4 ≥ 4,0 MPa parkings résidentiels, R5 ≥ 5,0 MPa parkings tissu économique et voiries communales, R6 ≥ 6,0 MPa axes structurants et trafic poids lourds), classe de résistance au gel D pour climat tempéré méditerranéen ou G pour moyenne et haute montagne avec cycles gel/dégel intenses et application de sels de déverglaçage hivernal, hauteur vue d'enrobé adaptée (arase rasante 0 cm pour PMR, surbaissée 2-5 cm pour franchissement véhicules légers, standard 10-15 cm pour séparation enrobé/zone végétalisée ou pavée, haute en saillie 18-25 cm pour protection ferme bâti et massifs), béton de calage C20/25 référence Société Missaoui ou C25/30 sur voiries à fort trafic, conforme NF EN 206 avec classe d'exposition XF1 à XF4 selon climat et présence de sels, épaisseur minimum 15 cm sous la base de la bordure avec débord latéral 8-10 cm de chaque côté, ancrage 40 cm minimum de la bordure dans le béton de calage, pose en béton frais immédiatement préparé pour assurer l'adhérence, alignement et calage altimétrique au cordeau plan laser avec tolérances conformes NF EN 13036-7 (planéité longitudinale 5 mm sous règle de 3 m, alignement horizontal 10 mm sur 10 m, verticalité 5 mm par mètre, continuité fil d'eau 3 mm), joints courants au mortier hydrofuge 3-5 mm entre éléments standards 100 cm et joints de dilatation EPDM 10-15 mm continus sur toute la hauteur béton + bordure scellés en surface au mastic polyuréthane résistant aux UV tous les 10 m climat tempéré littoral, 8-10 m Métropole Nice intérieure et Provence intérieure, 8 m moyenne montagne, 6 m haute montagne extrême avec systématique aux angles + courbes serrées + raccordements aux ouvrages rigides (mur, bâtiment, regard, tampon, poteau) + de part et d'autre des regards de fonderie + en pied de mur, traitement spécifique des angles avec éléments d'angle préfabriqués conformes NF EN 1340 ou coupe sur site à la scie diamantée à 45°, traitement des courbes selon rayon (éléments droits 100 cm rayon > 12 m, éléments courts 50 cm taillés sur site rayon 4-12 m, éléments préfabriqués courbes C1 à C6 ou bordure coulée en place au moule courbe rayon < 4 m), cure du béton 7 jours minimum avant pose de l'enrobé BBSG 0/10 à liant modifié polymères SBS NF EN 14023 anti-UV indispensable, contrôles altimétriques et de compacité du béton de calage par carottage NF EN 12697-7 si requis, prévention des pathologies courantes (basculement par affouillement en pied avec reprise drainage selon guide drainage, descellement par chocs véhicules ou béton sous-dosé, érosion de l'arête supérieure par cycles gel/dégel et sels, fissures longitudinales par absence joint dilatation, fissures transversales par tassement différentiel, tassement vertical par perte de portance fondation, décollement de joint par retrait), articulation avec le guide raccords enrobé et pavé pour les configurations mixtes, vérification de la conformité au PLU communal et au permis de construire (voir guide PC et VRD enrobé), sécurité des intervenants conforme au Code du travail avec sept EPI normés et DUERP à jour (voir guide sécurité), signalisation temporaire conforme à l'IISR 8ème partie (voir guide signalisation), activation systématique des trois garanties construction Code civil (parfait achèvement article 1792-6 sur 1 an, biennale article 1792-3 sur 2 ans, décennale article 1792 sur 10 ans couvrant basculement supérieur à 10°, descellement généralisé, tassement vertical structurel, affouillement compromettant l'enrobé adjacent) avec attestation d'assurance décennale obligatoire nominative et dossier de réception complet conservé 10 ans (fiche technique fournisseur bordure, bon de livraison béton, plan d'implantation avec joints dilatation, rapport de contrôle altimétrique laser, photographies datées, PV de réception contradictoire) ? Un conducteur de chantier Société Missaoui se déplace depuis le dépôt de Cannes-la-Bocca avec son parc matériel de 7 000 m², expertise le site, identifie la bordure adaptée selon trafic + fonction + zone géographique + budget, et remet un devis écrit détaillé sous 48 heures intégrant le bordereau de prix unitaires complet — sans engagement.
04 93 48 68 69
