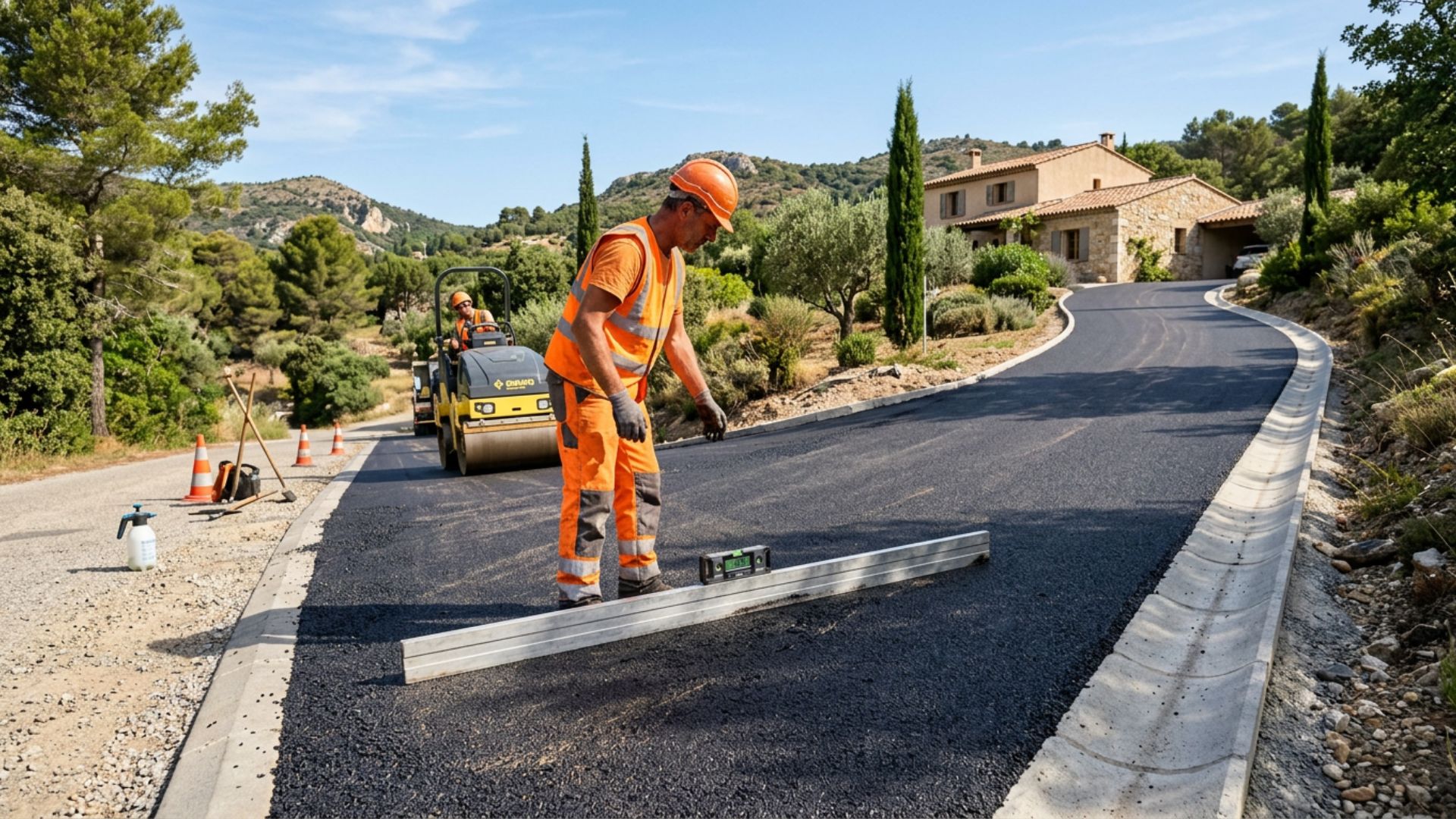

Guide pente de drainage minimum
La pente de drainage minimum est un paramètre technique fondamental du dimensionnement d'un chantier d'enrobé. Insuffisamment dimensionnée, elle entraîne stagnation d'eau, cycle gel-dégel destructeur, faïençage prématuré, vieillissement accéléré du liant bitumineux, glissance par accumulation de mousses, et mise en jeu des garanties construction Code civil. Ce guide détaille la méthodologie complète Société Missaoui : cadre normatif (NF P 98-150 exécution, NF EN 13036-7 planéité règle 3 m, DTU 43.1 étanchéité, articles 1792 + 1792-3 + 1792-6 du Code civil), valeurs minimum par typologie de surface (surface plate 1-2 %, cour de villa 1 %, parking de copropriété 1,5-2 %, parking d'hôtel-restaurant ou tissu économique 2 %, voirie communale 2-3 %, caniveau béton fil d'eau 0,5-1 %, caniveau-bordure CS 0,5 %, drain agricole 0,5 %, tranchée drainante 1 %, enrobé drainant BBDR NF EN 13108-7 sans pente technique requise), pente longitudinale calcul et implantation, pente transversale dévers et conciliation avec l'exigence PMR 2 % max de l'arrêté du 1er août 2006, caniveaux et fil d'eau conformes NF EN 1433, drains et tranchées drainantes, contraintes spéciales PPRI (cote PHE et restitution) + PMR (dévers max 2 %) + SPR (compatibilité patrimoniale), mesures de contrôle au niveau à bulle de précision et nivelette laser, tolérances de pose ± 0,2 point conformes NF EN 13036-7, conséquences pente insuffisante et désordres relevant des garanties construction — applicable en Alpes-Maritimes 06 et Var 83.
Sommaire — Pente de drainage minimum
01.Pourquoi une pente de drainage minimum
La pente de drainage est l'élément clé qui détermine si l'eau pluviale est évacuée gravitairement vers les exutoires ou si elle stagne en surface. Une pente insuffisante compromet la durabilité de l'enrobé en quelques années, indépendamment de la qualité du BBSG posé.
Trois fonctions de la pente de drainage
- Évacuation gravitaire — sous l'effet de la pente, l'eau de surface s'écoule naturellement vers les caniveaux périphériques, les avaloirs centraux ou les exutoires en aval. Évacuation rapide après chaque épisode pluvieux méditerranéen.
- Limitation des cycles gel-dégel — l'eau évacuée rapidement ne stagne pas dans les microfissures de l'enrobé, ne gèle pas en période hivernale (vallées d'altitude PACA, intérieur Var), ne fissure pas le liant par expansion.
- Maintien de l'adhérence — une surface sèche ou rapidement ressuyée conserve sa macrotexture HSv et son coefficient SRT supérieur à 50 unités, condition de la sécurité piétonne et roulante.
Effet cascade d'une pente insuffisante
- Stagnation d'eau 24-72 h après chaque épisode pluvieux.
- Cycle gel-dégel aggravé par eau piégée dans les microfissures.
- Faïençage prématuré par fragilisation du liant bitumineux en 3-5 ans.
- Hydrolyse du bitume par contact prolongé avec l'eau — perte d'élasticité, désenrobage progressif.
- Mousses et lichens qui colonisent les surfaces humides — glissance accrue.
- Voir guide diagnostic enrobé existant pour identification des pathologies liées au drainage.
Approche Société Missaoui depuis 1976
Société Missaoui n'admet aucune pente strictement nulle sur ses chantiers en Alpes-Maritimes 06 et Var 83. Toute zone apparemment plate (cour de villa, parking de copropriété en zone constructible, allée de jardin) est dimensionnée avec pente cible 1,5-2 % minimum, mesurée au niveau à bulle de précision et nivelette laser, avec dispositif d'évacuation (caniveau périphérique, avaloir central, exutoire en aval) raccordé au réseau pluvial communal ou au milieu naturel selon prescriptions du PC ou DP et PPRI.
02.Cadre normatif et juridique applicable
La pente de drainage minimum est encadrée par un corpus de normes techniques (NF, NF EN) et de textes juridiques (Code civil, Code construction et habitation) qui définissent à la fois les valeurs minimales acceptables et les conséquences juridiques en cas de défaut.
| Référence | Type | Objet | Application drainage enrobé |
|---|---|---|---|
| NF P 98-150 | Norme française | Exécution des assises de chaussée et couches de roulement | Pentes de pose et tolérances |
| NF EN 13036-7 | Norme européenne | Planéité règle de 3 mètres | Contrôle planéité, tolérance 5 mm |
| NF EN 13036-1 | Norme européenne | Macrotexture HSv | Adhérence surface drainée |
| NF EN 1433 | Norme européenne | Caniveaux hydrauliques préfabriqués | Pente fil d'eau et raccordement |
| NF EN 1340 | Norme européenne | Bordures béton | Caniveau-bordure CS, profil hydraulique |
| NF EN 13108-1 | Norme européenne | BBSG bétons bitumineux semi-grenus | Couche de roulement étanche |
| NF EN 13108-7 | Norme européenne | BBDR bétons bitumineux drainants | Variante perméable sans pente technique requise |
| DTU 43.1 | Document Technique Unifié | Étanchéité des toitures-terrasses | Pente min 1,5 % référence transposable |
| DTU 43.5 | Document Technique Unifié | Réfection des étanchéités | Reprise pentes existantes |
| Code civil article 1792 | Code | Responsabilité décennale | Pente nulle = désordre structurel possible |
| Code civil article 1792-3 | Code | Garantie biennale bon fonctionnement | Drainage = élément d'équipement |
| Code civil article 1792-6 | Code | Garantie parfait achèvement 1 an | Défauts de pente apparents à signaler |
| Arrêté du 1er août 2006 | Arrêté | Accessibilité PMR | Dévers max 2 % en zone PMR |
| Code environnement L562-1 | Code | PPRI Plan Prévention Risque Inondation | Restitution eaux pluviales obligatoire |
Articulation avec les autres réglementations
- PLU communal — coefficient de pleine terre et règles de gestion des eaux pluviales (voir guide PLU obligations enrobé).
- PPRI — restitution obligatoire des eaux pluviales au milieu naturel par infiltration ou rétention en zones bleues et oranges (voir guide PPRI zonage et obligations).
- SPR sous PSMV — compatibilité avec exigences ABF sur traitement de surface et fil d'eau apparent (voir guide ABF démarches zone protégée).
- Loi sur l'eau — articles L214-1 et suivants du Code de l'environnement pour les rejets supérieurs à 1 ha de surface tributaire.
- Décennale — défaut de pente entraînant infiltration et désordre structurel relève de la garantie décennale article 1792 Code civil.
03.Pentes minimum par typologie de surface
Les valeurs minimum de pente de drainage varient selon la typologie de surface et la nature du revêtement. Tableau de référence Société Missaoui pour le dimensionnement des chantiers en Alpes-Maritimes 06 et Var 83.
| Typologie de surface | Pente min absolue | Pente cible recommandée | Référence |
|---|---|---|---|
| Surface plate à drainer | 1 % | 1,5-2 % | NF P 98-150 mini opérationnel |
| Cour de villa résidentielle | 1 % | 1,5-2 % | Méthode Société Missaoui |
| Allée de villa | 1 % | 2 % | NF P 98-150 |
| Parking copropriété résidentielle | 1,5 % | 2 % | Méthode Société Missaoui |
| Parking hôtel-restaurant ERP | 2 % | 2-2,5 % | Performance hydraulique majorée |
| Parking tissu économique | 2 % | 2-3 % | Trafic intense, évacuation rapide |
| Voirie communale | 2 % | 2-3 % | Catalogue SETRA-LCPC |
| Axe structurant départemental | 2,5 % | 3 % | Catalogue SETRA-LCPC |
| Cheminement piéton PMR transversal (dévers) | 0,5 % | 2 % MAX (PMR) | Arrêté 1er août 2006 |
| Cheminement piéton PMR longitudinal | 0,5 % | 1-3 % (max 5 % PMR) | Arrêté 1er août 2006 |
| Caniveau béton fil d'eau | 0,5 % | 1 % | NF EN 1433 |
| Caniveau-bordure CS NF EN 1340 | 0,5 % | 0,8-1 % | NF EN 1340 |
| Drain agricole Ø 100-160 mm | 0,5 % | 1 % | NF EN 1610 |
| Tranchée drainante grave 20/40 | 1 % | 1,5 % | Recommandation IDRRIM |
| Toiture-terrasse référence transposable | 1,5 % | 2-3 % | DTU 43.1 |
| Enrobé drainant BBDR NF EN 13108-7 | 0 % possible (infiltration directe) | 0,5-1 % conseillée | NF EN 13108-7 |
Pente résultante (combinaison longitudinale + transversale)
La pente résultante (vectorielle) d'une surface combinant pente longitudinale et pente transversale est calculée par la formule : pente résultante = √(pente longi² + pente transv²). Une surface présentant 1 % de pente longitudinale et 1 % de pente transversale a une pente résultante de 1,41 %. Cette valeur résultante est celle qui conditionne le drainage effectif. Sur les chantiers PMR avec dévers limité à 2 %, la pente longitudinale supplémentaire est essentielle pour atteindre la pente résultante minimum souhaitable de 1,5-2 %.
Cas particulier PACA — climat méditerranéen
Le climat méditerranéen PACA se caractérise par des épisodes méditerranéens intenses avec précipitations supérieures à 100 mm en 6 heures, voire 500 mm en 12 heures lors d'événements extrêmes (tempête Alex octobre 2020 dans la Roya). Société Missaoui dimensionne systématiquement au-dessus des minimums normatifs en zone PACA pour absorber ces épisodes — cible 2 % minimum sur parkings, 2-3 % sur voiries communales, dispositif de rétention sur tissu économique conformément aux prescriptions PPRI.
04.Pente longitudinale — calcul et implantation
La pente longitudinale est la pente mesurée dans l'axe principal du cheminement, du parking ou de la voirie. Elle conditionne l'écoulement principal des eaux vers l'exutoire en aval.
Calcul de la pente longitudinale
- Formule : pente longitudinale (%) = (différence d'altitude amont-aval en mètres / longueur du cheminement en mètres) × 100.
- Exemple : une allée de 30 m de long avec 60 cm de dénivelé présente une pente de 60/3 000 × 100 = 2 %.
- Référentiel altimétrique : NGF Normal IGN 69 sur chantiers à enjeu (voir guide PPRI), référentiel local (cote de soubassement bâtiment) sur chantiers de proximité.
Implantation et matérialisation
- Piquetage du profil en long aux points caractéristiques (amont, aval, raccordements, paliers de repos PMR éventuels).
- Cordeaux tendus entre piquets pour matérialiser la ligne d'horizon de la couche de roulement.
- Nivelette laser rotatif pour piquetage continu avec mire graduée.
- Repères fixes sur murs et bâtiments (peinture aérosol marquage éphémère ou clous topographiques permanents).
Configurations courantes
- Pente unique aval — l'ensemble du cheminement présente une pente longitudinale constante vers l'exutoire. Configuration idéale pour drainage simple.
- Profil en V avec point bas central — deux pentes opposées convergeant vers un point bas équipé d'un avaloir conforme NF EN 1433 raccordé au réseau pluvial.
- Profil avec paliers de repos PMR — pente 5 % maxi sur 10 m + palier de repos 1,40 m à 1-2 % maxi + pente suivante (voir guide accessibilité PMR).
- Profil à pente variable sur configurations urbaines fortes (vieux villages perchés Vence, Saint-Paul-de-Vence, Èze, Tourtour, Villecroze) — adaptation au terrain par lacets ou rampes.
Contre-pente — défaut à éviter
La contre-pente est un défaut de pose où le profil présente une pente inverse à la pente théorique, créant une cuvette piégeant les eaux. Elle est strictement proscrite et constitue une réserve majeure à la réception conformément au PV contradictoire. Société Missaoui contrôle systématiquement l'absence de contre-pente par mesures de cote tous les 5-10 m en sens longitudinal lors de la réception.
05.Pente transversale (dévers)
La pente transversale, dite aussi dévers, est la pente perpendiculaire à l'axe principal du cheminement. Elle évacue les eaux vers les caniveaux latéraux et concourt au drainage rapide après épisode pluvieux.
Valeurs cibles
- Cheminement piéton hors PMR : 1,5 à 2,5 % typique.
- Cheminement piéton accessible PMR : 2 % MAXIMUM conformément à l'arrêté du 1er août 2006.
- Parking de copropriété ou hôtel-restaurant : 2 % cible vers caniveau latéral.
- Voirie communale : 2,5 % en double versant central ou 2 % à versant unique.
- Axe structurant : 2-3 % en double versant.
- Voiries en courbe avec dévers de virage : 5-7 % conformément à l'instruction technique SETRA-LCPC (hors zone PMR).
Conciliation PMR et drainage
Sur les chantiers PMR (parkings d'ERP, parkings de copropriétés résidentielles, cheminements vers ERP, voiries publiques communales), le dévers maximum 2 % de l'arrêté du 1er août 2006 est contraignant. Société Missaoui dimensionne à 2 % strict, valeur qui est à la fois le maximum PMR et le minimum technique recommandé pour drainage efficace.
Trois stratégies sur chantiers PMR
- Dévers cible 2 % strict — mesuré à la nivelette laser avec précision 0,1 %, pas plus pour conformité PMR, pas moins pour drainage.
- Évacuation par caniveaux latéraux conformes NF EN 1433 avec grille D 400 sur cheminements roulants.
- Profil bombé en double versant pour cheminements supérieurs à 3 mètres de largeur, avec dévers 1,5-2 % de chaque côté vers caniveaux centraux ou latéraux.
Pente longitudinale en complément
La pente longitudinale 0,5 % minimum est essentielle en complément du dévers sur les cheminements PMR pour éviter les contre-pentes et stagnations à la jonction entre tronçons. La pente résultante (longitudinale + transversale) doit atteindre 1,5-2 % minimum.
Mesure et contrôle
- Niveau à bulle de précision 1-2 m sur 5-10 points par cheminement (précision 0,1 % atteignable).
- Nivelette laser avec mire pour mesure exacte par différence d'altitude sur la largeur (précision 0,05 %).
- Théodolite sur chantiers à enjeu fort (parkings de tissu économique, voiries communales).
- Méthode Société Missaoui : mesures avant pose sur fondation grave 0/31,5 + après pose BBSG + à la réception contradictoire avec rapport.
06.Caniveaux et fil d'eau — pentes hydrauliques
Les caniveaux périphériques et leur fil d'eau constituent les dispositifs de collecte primaire des eaux de surface après drainage par la pente de l'enrobé. Leur dimensionnement en pente est aussi critique que la pente de l'enrobé lui-même.
Caniveau préfabriqué NF EN 1433
- Pente minimum fil d'eau : 0,5 % en valeur absolue.
- Pente cible recommandée : 1 % pour écoulement gravitaire fluide sans dépôt de fines.
- Longueur modulable : 1-2 mètres par élément préfabriqué, raccordés par joints étanches.
- Classe de résistance : D 400 sur cheminements roulants conformément à NF EN 1433 (charge ponctuelle 400 kN).
- Grille fonte rétro-réfléchissante ou grille acier galvanisé selon configuration.
- Voir guide drainage eaux pluviales pour le dimensionnement complet.
Caniveau-bordure CS NF EN 1340
- Pente minimum fil d'eau : 0,5 %.
- Pente cible : 0,8 à 1 %.
- Section combinée bordure + caniveau avec fil d'eau intégré à hauteur compatible PMR (ressaut maxi 2 cm).
- Application : limite de parking, séparation entre zone de stationnement et zone de circulation, abords de bâtiment.
- Voir guide bordure béton choix et pose pour les typologies T1 à T4 + CS + A1/A2 PMR.
Caniveau béton coulé en place
- Pente minimum fil d'eau : 1 % (plus exigeante que les préfabriqués car risque de défaut de fond plus élevé).
- Application : configurations atypiques nécessitant moulage sur place, contours courbes.
- Réservation préalable dans la fondation grave 0/31,5.
Calcul hydraulique du dimensionnement
- Formule de Manning-Strickler pour écoulement gravitaire en canal ouvert : Q = K × S × R^(2/3) × √I avec K coefficient de rugosité (béton 70-80), S section mouillée, R rayon hydraulique, I pente du fil d'eau.
- Méthode rationnelle pour calcul du débit de pointe : Q = C × i × A avec C coefficient de ruissellement (0,9 pour BBSG), i intensité pluviale en mm/h, A surface tributaire.
- Application PACA : intensité pluviale décennale 80-120 mm/h sur 1 heure, événements méditerranéens 200 mm/h exceptionnels.
- Étude hydraulique recommandée au-delà de 50 m de linéaire ininterrompu ou de 2 000 m² de surface tributaire.
07.Drains agricoles et tranchées drainantes
Les drains agricoles et tranchées drainantes assurent le drainage subterrain en complément du drainage de surface. Ils interceptent les eaux d'infiltration sous l'enrobé et les évacuent vers les exutoires.
Drain agricole NF EN 1610
- Diamètre standard : 100, 125 ou 160 mm.
- Matériau : PVC perforé enrobé de filtre géotextile (gaine de protection contre colmatage).
- Pente minimum : 0,5 %.
- Pente cible : 1 % pour autocurage.
- Profondeur de pose : 40-80 cm sous fondation grave, en périphérie de plateforme.
- Implantation : pied de talus amont, limite amont d'une plateforme en pente, périphérie d'un parking.
Tranchée drainante
- Composition : tranchée 30-50 cm de largeur × 60-80 cm de profondeur, remplie de grave 20/40 ou cailloux 40/80 propres, avec drain agricole en fond et géotextile filtrant en parois et au-dessus.
- Pente minimum : 1 %.
- Pente cible : 1,5 %.
- Application : interception en pied de talus, ceinture de drainage en limite amont de parking, gestion d'eaux de versant en zone montagneuse PACA (Vence, Tourtour, vallées Tinée et Vésubie).
Puits perdu
- Définition : ouvrage vertical d'infiltration des eaux pluviales au sous-sol perméable.
- Dimensionnement : volume calculé selon coefficient de perméabilité K du sol (essai Lefranc ou Porchet) et événement décennal.
- Pente arrivée : 1-2 % depuis caniveau ou avaloir.
- Application : zones PPRI exigeant restitution au milieu naturel par infiltration sur place (voir guide PPRI zonage obligations).
- Limites : inadapté sur sols argileux faiblement perméables (K < 10⁻⁶ m/s), inadapté en zone karstique avec risque de pollution nappe.
Bassin de rétention
- Pente du fond : 1-2 % vers exutoire à débit régulé.
- Pente des berges : maximum 3/2 (66 %) pour talus enherbé, plus douce sur bassin paysager.
- Restitution : débit régulé 1-5 L/s/ha vers réseau pluvial communal ou milieu naturel selon PPRI.
08.Contraintes spéciales — PPRI, PMR, SPR
Trois contraintes réglementaires se superposent fréquemment au dimensionnement classique du drainage et obligent à des arbitrages techniques.
Contrainte PPRI Plan Prévention Risque Inondation
- Restitution au milieu naturel obligatoire en zones bleues, oranges et rouges du PPRI conformément aux articles L562-1 et suivants du Code de l'environnement.
- Pas de rejet au réseau pluvial public sans dispositif de rétention dimensionné sur événement centennal.
- Matériaux perméables privilégiés — enrobé drainant BBDR NF EN 13108-7, stabilisé renforcé, pavés à joints sable.
- Pente compatible avec la cote PHE Plus Hautes Eaux du règlement PPRI local.
- Voir guide PPRI zonage et obligations.
Contrainte PMR — dévers max 2 %
- Dévers transversal limité à 2 % maximum conformément à l'arrêté du 1er août 2006 sur les cheminements PMR.
- Conciliation avec exigence minimum technique de drainage 1,5-2 % par calage à exactement 2 %.
- Pente longitudinale en complément (0,5-2 %) pour atteindre la pente résultante souhaitée.
- Voir guide accessibilité PMR enrobé et pentes.
Contrainte SPR — patrimoine et fil d'eau apparent
- SPR sous PSMV Sites Patrimoniaux Remarquables avec Plan de Sauvegarde et de Mise en Valeur (Vence, Saint-Paul-de-Vence, Èze, Menton vieille ville, Roquebrune-Cap-Martin Vieux Village).
- Fil d'eau apparent en pierre souvent imposé par UDAP 06 ou UDAP 83 — calade traditionnelle ou caniveau en pierre naturelle apparente.
- Pentes compatibles patrimoine et hydraulique — typiquement 1-1,5 % en fil d'eau apparent (plus que minimum mais limité par esthétique).
- Concertation préalable UDAP + commission communale d'accessibilité sur arbitrage patrimoine + drainage + PMR.
- Voir guide ABF démarches zone protégée.
Tempête Alex octobre 2020 — révision PPRI Roya-Vésubie-Tinée
L'événement extrême du 2 octobre 2020 (précipitations 500 mm en 12 heures, plus de 10 victimes confirmées) a conduit à une révision majeure des PPRI des vallées Roya, Vésubie et Tinée avec renforcement des prescriptions de drainage sur les communes concernées (Breil-sur-Roya, Saorge, Tende, Roquebillière, Saint-Martin-Vésubie, Belvédère). Société Missaoui adapte le dimensionnement des chantiers d'enrobé dans ces communes avec pentes majorées et dispositifs de rétention dimensionnés sur événement majoré.
09.Mesures de contrôle et tolérances de pose
La conformité de la pente de drainage est vérifiée à plusieurs étapes du chantier — à l'implantation, après pose de la fondation, après pose du BBSG, et à la réception contradictoire. Méthodologie de contrôle Société Missaoui.
| Étape | Méthode | Précision | Tolérance acceptable |
|---|---|---|---|
| Implantation initiale | Nivelette laser + théodolite + piquets repères | ± 1 cm sur altitude | Référence absolue, pas de tolérance |
| Après pose couche de forme | Niveau à bulle + nivelette laser | ± 0,5 cm sur cote | ± 2 cm sur cote, ± 0,3 point sur pente |
| Après pose fondation grave 0/31,5 | Nivelette laser + plaque dynamique EV2 | ± 0,5 cm sur cote | ± 1 cm sur cote, ± 0,2 point sur pente |
| Après pose grave-bitume éventuelle | Nivelette laser | ± 0,3 cm sur cote | ± 0,5 cm sur cote, ± 0,2 point sur pente |
| Après pose BBSG couche roulement | Nivelette laser + règle 3 m + niveau à bulle | ± 0,2 cm sur cote | ± 0,5 cm sur cote, ± 0,2 point sur pente, flèche 5 mm |
| Réception contradictoire | Règle 3 m NF EN 13036-7 + nivelette + niveau à bulle | ± 0,2 cm sur cote | Flèche 5 mm sous règle 3 m, ± 0,2 point sur pente cible |
| Macrotexture HSv | Essai à la tache NF EN 13036-1 | ± 0,05 mm | 0,4-1,0 mm sur BBSG SBS |
| Adhérence pendule SRT | Pendule SRT NF EN 13036-4 | ± 2 unités SRT | SRT > 50 acceptable, > 65 excellent |
Tolérances de la norme NF EN 13036-7 — planéité règle de 3 m
- BBSG couche de roulement parkings et allées : flèche maximum 5 mm sous règle de 3 mètres.
- BBSG couche de roulement voiries communales : flèche maximum 10 mm.
- Grave-bitume couche d'assise : flèche maximum 15 mm.
- Fondation grave 0/31,5 : flèche maximum 20 mm.
Tolérance sur la pente
- Pente transversale : tolérance ± 0,2 point par rapport à la valeur cible (2 % cible signifie 1,8-2,2 % accepté).
- Pente longitudinale : tolérance ± 0,3 point par rapport à la valeur cible.
- Dévers PMR : 2 % MAXIMUM strict, pas de tolérance vers le haut (la valeur 2 % est un plafond réglementaire absolu).
- Contre-pente : interdite, constitue une réserve majeure à la réception.
Méthodologie Société Missaoui de contrôle final
Lors de la réception contradictoire en présence du maître d'ouvrage et de l'entreprise titulaire (voir guide auto-contrôle qualité à la réception), Société Missaoui exécute systématiquement les mesures suivantes : 3 mesures de planéité à la règle de 3 mètres par 100 m² en sens longitudinal + 3 en sens transversal, 5-10 mesures de pente transversale au niveau à bulle de précision sur l'intégralité du parcours, 5-10 mesures de pente longitudinale à la nivelette laser, mesure de la macrotexture HSv NF EN 13036-1 sur 5-10 points, et essai d'arrosage à la lance pour vérifier l'absence de stagnation. Le rapport de contrôle est intégré au PV de réception et conservé 10 ans aux côtés de l'attestation d'assurance décennale.
10.Conséquences pente insuffisante et désordres
Le défaut de pente de drainage constitue l'une des causes les plus fréquentes de désordres prématurés sur les enrobés et de mise en jeu des garanties construction. Société Missaoui sensibilise systématiquement les maîtres d'ouvrage sur ce point critique.
Cinq désordres en cascade
- 1. Stagnation d'eau prolongée 24-72 h après chaque épisode pluvieux, flaques visibles à l'œil nu en surface.
- 2. Cycle gel-dégel destructeur — l'eau piégée dans les microfissures de l'enrobé gèle en hiver (vallées d'altitude PACA, intérieur Var supérieur à 400 m), se dilate de 9 %, élargit les fissures, fragmente progressivement le matériau.
- 3. Vieillissement accéléré du liant bitumineux — l'hydrolyse provoque la perte d'élasticité du bitume, la fragilisation, le désenrobage des granulats en surface (perte de macrotexture, plumage).
- 4. Faïençage généralisé en 3-5 ans avec réseau de microfissures interconnectées sur la majorité de la surface (voir guide diagnostic enrobé existant).
- 5. Prolifération biologique — mousses, lichens, algues colonisent les surfaces humides en permanence, accentuant la glissance et l'aspect dégradé.
Mise en jeu des garanties construction
- Garantie de parfait achèvement article 1792-6 du Code civil — 1 an à compter de la réception. Couvre les défauts de pente signalés au PV de réception (réserves) et ceux apparus dans l'année. Signalement par lettre recommandée à l'entreprise titulaire qui doit intervenir.
- Garantie biennale de bon fonctionnement article 1792-3 — 2 ans. Le drainage est considéré comme un élément d'équipement du parking ou de la voirie ; un défaut de fonctionnement (stagnation persistante) peut relever de cette garantie.
- Garantie décennale article 1792 — 10 ans. Un défaut de pente qui entraîne des désordres structurels (faïençage généralisé supérieur à 30 % de la surface, orniérage profond supérieur à 3 cm, affaissement) rend l'ouvrage impropre à sa destination et relève de la décennale.
Procédure de mise en jeu
- Lettre recommandée avec AR à l'entreprise titulaire décrivant précisément le désordre avec photographies datées.
- Expert assurance décennale dépêché par l'assureur de l'entreprise pour constat contradictoire.
- Reprise des travaux aux frais de l'assurance décennale en cas de désordre relevant de l'article 1792.
- Tribunal judiciaire compétent en cas de désaccord, dans un délai de 2 ans à compter de la connaissance du désordre.
Prévention Société Missaoui
Pour éviter tout litige post-réception, Société Missaoui exécute systématiquement :
- Métré contradictoire avec relevé des pentes existantes à la visite technique préalable (voir guide calcul surface).
- Dimensionnement du profil en long et en travers conforme aux valeurs minimum réglementaires + cible recommandée 1,5-2 % sur chantiers à enjeu.
- Contrôles à chaque étape du chantier (implantation, après fondation, après BBSG, à la réception).
- PV de réception contradictoire intégrant les mesures de pente et macrotexture, signé contradictoirement et conservé 10 ans.
Engagement Société Missaoui depuis 1976
Pour tout chantier d'enrobé en Alpes-Maritimes 06 et Var 83, Société Missaoui dimensionne le profil en long et en travers conforme aux valeurs minimum réglementaires (NF P 98-150, NF EN 13036-7, arrêté 1er août 2006 PMR, NF EN 1433 caniveaux) avec cible Société Missaoui systématiquement supérieure aux minimums normatifs sur climat méditerranéen (parking 2 % cible, voirie communale 2-3 %, axe structurant 3 %, cheminement PMR 2 % strict dévers + 0,5-1 % longitudinal complémentaire), pose des caniveaux préfabriqués NF EN 1433 grille D 400 avec pente fil d'eau 0,5-1 % vers exutoires, drains agricoles Ø 100-160 mm enrobés filtre géotextile avec pente 0,5-1 %, tranchées drainantes grave 20/40 avec pente 1-1,5 %, conduit le contrôle métrologique complet à chaque étape (nivelette laser, niveau à bulle de précision, règle de 3 m NF EN 13036-7, macrotexture HSv NF EN 13036-1, pendule SRT NF EN 13036-4, essai d'arrosage à la réception), et remet le PV de réception contradictoire intégrant l'ensemble des mesures conservé 10 ans aux côtés de l'attestation d'assurance décennale nominative en cours de validité conformément aux articles 1792 + 1792-3 + 1792-6 du Code civil. Voir guide drainage, guide PPRI, guide PMR, guide auto-contrôle réception.
Pente de drainage minimum par zone géographique
Société Missaoui dimensionne le profil en long et en travers de chaque chantier d'enrobé selon les valeurs minimum réglementaires et la cible climatique méditerranéenne PACA (épisodes méditerranéens 100-200 mm/h, événements extrêmes 500 mm/12 h tempête Alex 2020 Roya). Adaptations spécifiques aux contraintes géographiques — pentes urbaines fortes vieux villages perchés 8-22 % nécessitant lacets et paliers, PPRI Argens-Var-Siagne imposant restitution au milieu naturel, conciliation PMR sur ERP et IOP.
Littoral Côte d'Azur 06
CARF Riviera Française 06
Métropole Nice intérieure 06
CA Dracénie Provence Verdon 83
CC Lacs et Gorges Verdon 83
Haute montagne 06
Questions fréquentes — pente de drainage minimum
Quelle pente minimum sur un parking en enrobé ?
1 % en valeur absolue stricte conformément à NF P 98-150, cible Société Missaoui 2 % pour évacuation efficace sans stagnation. Trois configurations. Profil bombé en double versant : pente transversale 2 % de chaque côté de l'axe central vers caniveaux latéraux, idéal > 8 m largeur. Profil à versant unique : pente transversale 2 % vers un caniveau de bord. Profil à pente longitudinale dominante : pente 1,5-2 % vers exutoire en aval. Pente longitudinale s'ajoute toujours à la transversale pour pente résultante mini 1,5 %. Mesure au niveau à bulle de précision + nivelette laser, contrôle à la réception NF EN 13036-7.
Faut-il une pente sur une cour plate ?
Oui. 1 % minimum obligatoire. Pente strictement nulle proscrite. Conséquences en cascade : stagnation 24-72 h après chaque épisode pluvieux, cycle gel-dégel fragilisant le liant en quelques années, vieillissement accéléré par hydrolyse, prolifération mousses et lichens, glissance accrue. Défaut constaté à la réception : réserve majeure au PV. Découverte ultérieure : mise en jeu garantie biennale article 1792-3 (élément d'équipement) ou décennale article 1792 (désordre structurel rendant ouvrage impropre à sa destination). Société Missaoui : 1,5-2 % systématiquement même sur cours apparemment plates, évacuation par caniveau périphérique ou avaloir central NF EN 1433.
Comment concilier pente PMR 2 % et drainage ?
Calage à 2 % exactement qui constitue à la fois le maximum PMR de l'arrêté du 1er août 2006 et le minimum technique recommandé. Trois stratégies. Dévers cible 2 % strict mesuré nivelette laser ± 0,1 %, pas plus pour conformité PMR, pas moins pour drainage. Évacuation par caniveaux latéraux NF EN 1433 grille D 400 sur cheminements roulants captant eaux en limite zone PMR. Profil bombé en double versant sur cheminements > 3 m largeur, dévers 1,5-2 % chaque côté vers caniveaux centraux ou latéraux. Pente longitudinale 0,5 % mini complète le drainage et évite contre-pentes. Voir guide PMR.
Pente minimum d'un caniveau ?
Caniveau hydraulique préfabriqué NF EN 1433 : 0,5 % minimum fil d'eau, cible 1 % pour écoulement gravitaire fluide sans dépôt de fines. Caniveau-bordure CS NF EN 1340 : 0,5 % mini, cible 1 %. Caniveau préfabriqué grille D 400 : 0,5 % mini, longueur 1-2 m modulable. Caniveau béton coulé en place : 1 % mini. Au-delà de 50 m linéaire ininterrompu, étude hydraulique recommandée avec calcul débit cible selon surface tributaire et pluie centennale (Manning-Strickler). Société Missaoui : caniveaux NF EN 1433 avec pente fil d'eau contrôlée nivelette laser, raccordement exutoire conforme PLU et PPRI. Voir guide drainage eaux pluviales.
Que faire si l'existant est plat ?
Situation fréquente sur anciens parkings copropriétés avant 1990, cours villas anciennes, voiries privées historiques. Trois stratégies de reprise. Rehausse périphérique progressive créant pente vers exutoire central avaloir NF EN 1433 raccordé réseau pluvial, adapté petites cours et parkings copropriétés. Décaissement partiel sur zone basse créant pente vers exutoire latéral, adapté allées longues. Enrobé drainant BBDR NF EN 13108-7 à pourcentage vides 18-25 % infiltrant directement sans pente technique, adapté zones PPRI et stationnement extérieur (durée 10-15 ans avec colmatage progressif). Société Missaoui : expertise lors visite préalable et propose solution la plus appropriée.
Conséquences d'une pente insuffisante ?
Cinq désordres en cascade. 1. Stagnation 24-72 h après chaque épisode pluvieux. 2. Cycle gel-dégel aggravé par eau piégée microfissures qui dilatent au gel et fissurent le liant. 3. Faïençage prématuré généralisé 3-5 ans avec réseau microfissures interconnectées. 4. Vieillissement accéléré du liant par hydrolyse, fragilisation, perte d'élasticité, désenrobage granulats. 5. Prolifération mousses et lichens, glissance accrue, mise en danger usagers PMR. Mise en jeu possible garantie biennale article 1792-3 (élément d'équipement) ou décennale article 1792 (désordre structurel), contentieux et expertise judiciaire à charge entreprise titulaire et assurance décennale.
Références normatives et juridiques
- NF P 98-150 — Exécution des assises de chaussée et couches de roulement.
- NF EN 13036-7 — Caractéristiques surfaciques, planéité règle de 3 m.
- NF EN 13036-1 — Macrotexture HSv par essai à la tache.
- NF EN 13036-4 — Adhérence par pendule SRT.
- NF EN 13108-1 — BBSG bétons bitumineux semi-grenus.
- NF EN 13108-7 — BBDR bétons bitumineux drainants (pourcentage vides 18-25 %).
- NF EN 1433 — Caniveaux hydrauliques préfabriqués (classes A 15 à F 900).
- NF EN 1340 — Bordures en béton préfabriquées (caniveau-bordure CS).
- NF EN 1342 — Pavés en pierre naturelle pour fil d'eau apparent.
- NF EN 1610 — Mise en œuvre et essais des branchements et canalisations d'assainissement.
- NF EN 14023 — Bitumes modifiés par des polymères SBS (anti-UV).
- DTU 43.1 — Étanchéité des toitures-terrasses (référence transposable pente 1,5 % mini).
- DTU 43.5 — Réfection des étanchéités, reprise de pentes existantes.
- Code civil article 1792 — Responsabilité décennale du constructeur.
- Code civil article 1792-3 — Garantie biennale de bon fonctionnement (drainage = élément d'équipement).
- Code civil article 1792-6 — Garantie de parfait achèvement 1 an.
- Code civil article 1792-7 — Définition des éléments d'équipement dissociables.
- Code construction et habitation L111-7 — Régime général accessibilité PMR.
- Arrêté du 1er août 2006 — Accessibilité PMR, dévers max 2 % en zone PMR.
- Code environnement L562-1 à L562-9 — PPRI Plan Prévention Risque Inondation.
- Code environnement L214-1 et suivants — Loi sur l'eau, rejets > 1 ha tributaire.
- Formule de Manning-Strickler — calcul écoulement gravitaire en canal ouvert.
- Méthode rationnelle — calcul débit de pointe Q = C × i × A.
- Cerema catalogue des dégradations des chaussées — diagnostic pathologies.
- SETRA-LCPC Catalogue des structures types de chaussées neuves — dimensionnement.
- IDRRIM — recommandations professionnelles drainage routier.
- Géorisques — georisques.gouv.fr, consultation PPRI et risques.
Une pente de drainage minimum maîtrisée en 06 ou 83
Profil dimensionné au minimum réglementaire
Projet de chantier d'enrobé en Alpes-Maritimes 06 ou en Var 83 sur cour de villa résidentielle apparemment plate, allée de villa résidentielle, parking de copropriété résidentielle, parking d'hôtel-restaurant Côte d'Azur clientèle de passage, parking de tissu économique, voirie communale ou axe structurant départemental — avec dimensionnement précis du profil en long et en travers conforme aux valeurs minimum réglementaires et à la cible Société Missaoui supérieure aux minimums normatifs sur climat méditerranéen (épisodes méditerranéens 100-200 mm/h sur 1 heure et événements extrêmes 500 mm sur 12 heures tempête Alex octobre 2020 dans la Roya) : cadre normatif (NF P 98-150 sur l'exécution des assises de chaussée et couches de roulement, NF EN 13036-7 planéité règle de 3 mètres tolérance 5 mm BBSG couche de roulement, NF EN 13036-1 macrotexture HSv 0,4-1,0 mm, NF EN 13036-4 adhérence pendule SRT supérieur à 50 unités, NF EN 1433 caniveaux hydrauliques préfabriqués classes A 15 à F 900 grille D 400 sur cheminements roulants, NF EN 1340 bordures béton dont caniveau-bordure CS, NF EN 1610 mise en œuvre canalisations d'assainissement, DTU 43.1 étanchéité toitures-terrasses référence transposable pente mini 1,5 %, DTU 43.5 réfection étanchéités, articles 1792 + 1792-3 + 1792-6 + 1792-7 du Code civil sur les garanties construction, articles L562-1 à L562-9 et L214-1 du Code de l'environnement sur PPRI et loi sur l'eau, arrêté du 1er août 2006 sur accessibilité PMR dévers max 2 %), valeurs minimum par typologie appliquées en cible Société Missaoui supérieure aux minimums normatifs (surface plate à drainer minimum absolu 1 % cible 1,5-2 %, cour de villa résidentielle minimum 1 % cible 1,5-2 %, allée de villa minimum 1 % cible 2 %, parking de copropriété résidentielle minimum 1,5 % cible 2 %, parking d'hôtel-restaurant ERP minimum 2 % cible 2-2,5 %, parking de tissu économique minimum 2 % cible 2-3 %, voirie communale minimum 2 % cible 2-3 % par catalogue SETRA-LCPC, axe structurant départemental minimum 2,5 % cible 3 %, cheminement piéton PMR transversal dévers limité strictement à 2 % MAXIMUM conformément à l'arrêté du 1er août 2006, cheminement piéton PMR longitudinal minimum 0,5 % maximum 5 % avec paliers de repos 1,40 m, caniveau béton fil d'eau minimum 0,5 % cible 1 %, caniveau-bordure CS NF EN 1340 minimum 0,5 % cible 0,8-1 %, drain agricole NF EN 1610 Ø 100-160 mm minimum 0,5 % cible 1 % pour autocurage, tranchée drainante grave 20/40 minimum 1 % cible 1,5 %, enrobé drainant BBDR NF EN 13108-7 pourcentage vides 18-25 % infiltration directe 1-5 mm/s sans pente technique requise mais 0,5-1 % conseillée), calcul de la pente résultante vectorielle combinant pente longitudinale et pente transversale (formule pente résultante = √(pente longi² + pente transv²)) pour atteindre la cible minimum 1,5-2 % drainage effectif, implantation matérielle par piquetage du profil en long avec cordeaux tendus + nivelette laser rotatif avec mire graduée + repères fixes sur murs et bâtiments + cotes rattachées au référentiel NGF Normal IGN 69 sur chantiers à enjeu, gestion de la conciliation PMR-drainage sur cheminements PMR par calage à 2 % strict (maximum PMR + minimum technique drainage) avec mesures nivelette laser précision 0,1 % + évacuation par caniveaux latéraux NF EN 1433 grille D 400 + profil bombé double versant sur largeurs > 3 m + pente longitudinale 0,5 % minimum complémentaire pour éviter contre-pentes, caniveaux préfabriqués NF EN 1433 grille D 400 avec pente fil d'eau 0,5-1 % vers exutoires raccordés réseau pluvial communal ou milieu naturel selon prescriptions PLU et PPRI (voir guide drainage eaux pluviales) avec calcul hydraulique formule Manning-Strickler Q = K × S × R^(2/3) × √I et méthode rationnelle Q = C × i × A pour intensité pluviale décennale 80-120 mm/h méditerranéenne, drains agricoles PVC perforé enrobé filtre géotextile diamètre 100-160 mm avec pente 0,5-1 % en profondeur 40-80 cm périphérie de plateforme et tranchées drainantes grave 20/40 ou cailloux 40/80 propres avec drain agricole en fond et géotextile filtrant 30-50 cm largeur × 60-80 cm profondeur pente 1-1,5 % en pied de talus amont, puits perdus ou bassins de rétention dimensionnés sur événement décennal ou centennal selon PPRI à débit régulé 1-5 L/s/ha vers exutoires, gestion des contraintes spéciales superposées (PPRI restitution au milieu naturel obligatoire en zones bleues oranges rouges + matériaux perméables privilégiés + pente compatible cote PHE — voir guide PPRI zonage et obligations ; PMR dévers max 2 % calage 2 % strict + pente longitudinale complémentaire — voir guide accessibilité PMR enrobé et pentes ; SPR sous PSMV fil d'eau apparent en pierre concertation UDAP + commission communale d'accessibilité — voir guide ABF démarches zone protégée), contrôles métrologiques systématiques à chaque étape (implantation initiale nivelette laser + théodolite ± 1 cm, après pose couche de forme niveau à bulle + nivelette ± 2 cm sur cote ± 0,3 point sur pente, après pose fondation grave 0/31,5 nivelette + plaque dynamique EV2 ± 1 cm sur cote ± 0,2 point pente, après pose grave-bitume éventuelle nivelette ± 0,5 cm sur cote, après pose BBSG couche de roulement nivelette + règle 3 m + niveau à bulle ± 0,5 cm sur cote ± 0,2 point sur pente flèche 5 mm sous règle 3 m conforme NF EN 13036-7, macrotexture HSv NF EN 13036-1 sur 5-10 points cible 0,4-1,0 mm BBSG SBS, adhérence pendule SRT NF EN 13036-4 sur zones de freinage cible > 50 unités), méthodologie de contrôle final à la réception contradictoire en présence du maître d'ouvrage et de l'entreprise titulaire (3 mesures de planéité à la règle de 3 mètres par 100 m² en sens longitudinal + 3 en sens transversal, 5-10 mesures de pente transversale au niveau à bulle de précision, 5-10 mesures de pente longitudinale à la nivelette laser, mesure macrotexture HSv sur 5-10 points, essai d'arrosage à la lance pour vérifier absence de stagnation), rapport de contrôle intégré au PV de réception contradictoire (voir guide auto-contrôle qualité à la réception) et conservé 10 ans aux côtés de l'attestation d'assurance décennale nominative en cours de validité conformément à l'article 1792 du Code civil, en gardant à l'esprit les cinq désordres en cascade que provoque une pente insuffisante (stagnation prolongée 24-72 h, cycle gel-dégel destructeur avec dilatation 9 % au gel, vieillissement accéléré liant par hydrolyse, faïençage généralisé 3-5 ans, prolifération mousses et lichens) et leur traduction juridique en mise en jeu possible des trois garanties construction (parfait achèvement 1792-6 sur 1 an, biennale 1792-3 sur 2 ans drainage considéré comme élément d'équipement, décennale 1792 sur 10 ans en cas de désordre structurel rendant l'ouvrage impropre à sa destination — faïençage > 30 % de la surface, orniérage profond > 3 cm, affaissement) ? Un conducteur de chantier Société Missaoui se déplace depuis le dépôt de Cannes-la-Bocca avec son parc matériel de 7 000 m², expertise le site, réalise le relevé altimétrique avec nivelette laser des pentes existantes en sens longitudinal et transversal, identifie les contraintes superposées (PPRI + PMR + SPR), dimensionne le profil cible avec marge sur le minimum normatif adapté au climat méditerranéen PACA et au trafic, et remet un devis écrit détaillé sous 48 heures avec plan coté du profil — sans engagement.
04 93 48 68 69
